Dach
Obróbki blacharskie dla systemu obudowy dachów (OBD)
Obróbki blacharskie stanowią część składową systemu lekkiej obudowy z płyt warstwowych. Poza tym mają swoje zastosowanie jako samodzielny element wykończeniowy. Dzięki nim możliwe jest łączenie oraz wykończenie dachów z płyt warstwowych. Obróbki blacharskie wykonywane są z blachy ocynkowanej z powłoką poliestrową 25 μm o standardowej grubości 0,50, 0,63, 0,70, 0,75 mm (wyjątek stanowi obróbka OBD-5 i OBD-9, standardowo wykonujemy je w gr. 1,0 mm) oraz w długościach od 1,00 m do 6,00 m (wyjątek stanowi obróbka OBD-3, której długość to 1,00 m). Pozostałe długości należy skonsultować z producentem;
Oferta płyt warstwowych ARPANEL:
Obróbka kalenicowa zewnętrzna
OBD-1
SPECYFIKACJA
| Grubość płyty [mm] | 60-200 |
| Rozwinięcie [mm] | 410 |
Obróbka kalenicowa wewnętrzna
OBD-2
SPECYFIKACJA
| Grubość płyty [mm] | 60-200 |
| Rozwinięcie [mm] | 120 |
Obróbka maskująca tzw. grzebieniowa
OBD-3
SPECYFIKACJA
| Grubość płyty [mm] | 60-200 |
| Rozwinięcie [mm] | 145 |

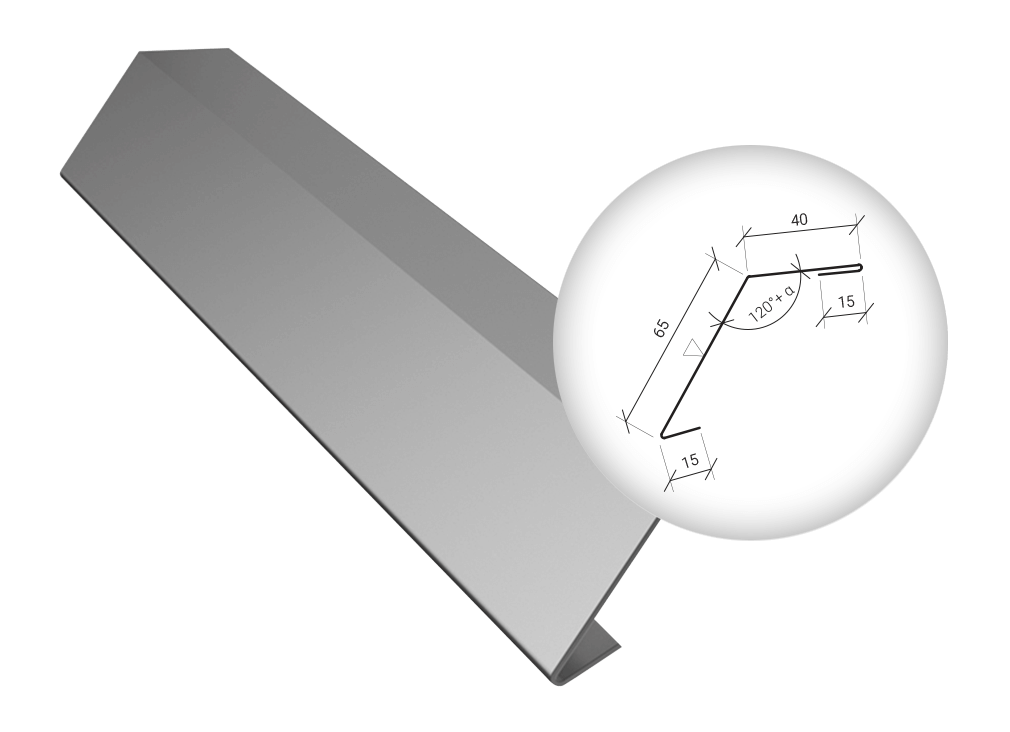

Obróbka zamykająca trapez dachowy
OBD-4
SPECYFIKACJA
| Grubość płyty [mm] | 60-200 |
| Rozwinięcie [mm] | 135 |

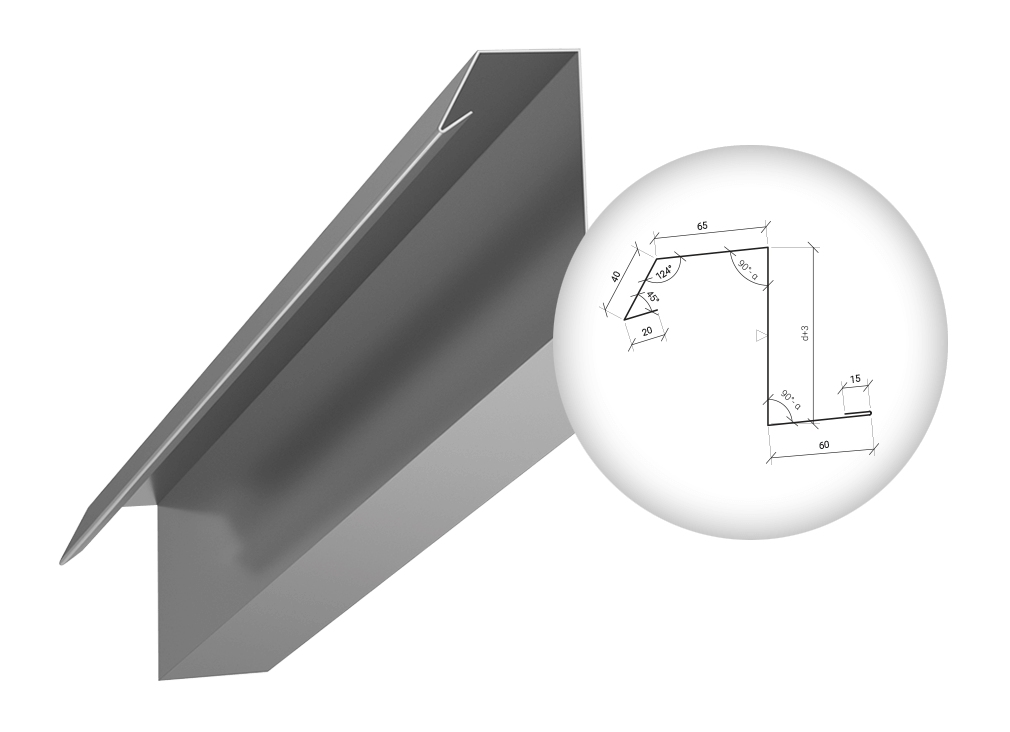

Obróbka pasa rynnowego
OBD-5
SPECYFIKACJA
| Grubość płyty [mm] | 60 | 80 | 100 | 120 | 150 | 160 | 180 | 200 |
| Rozwinięcie [mm] | 263 | 283 | 303 | 323 | 353 | 363 | 383 | 403 |

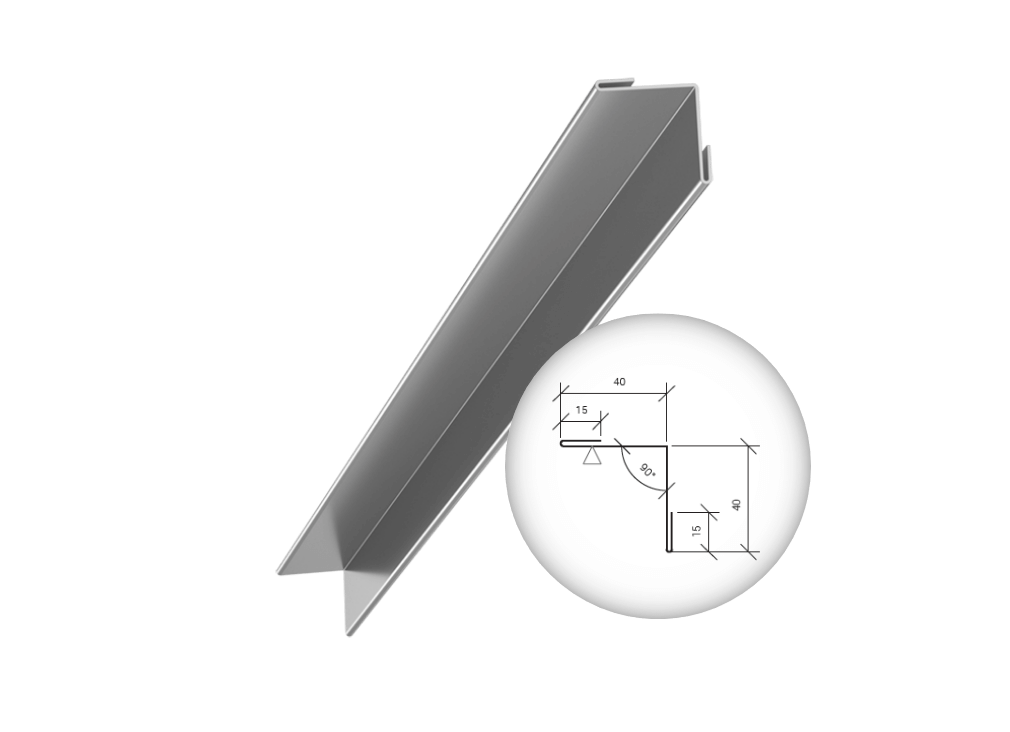

Obróbka narożnikowa wewnętrzna A
OBD-6
SPECYFIKACJA
| Grubość płyty [mm] | 60-200 |
| Rozwinięcie [mm] | 110 |

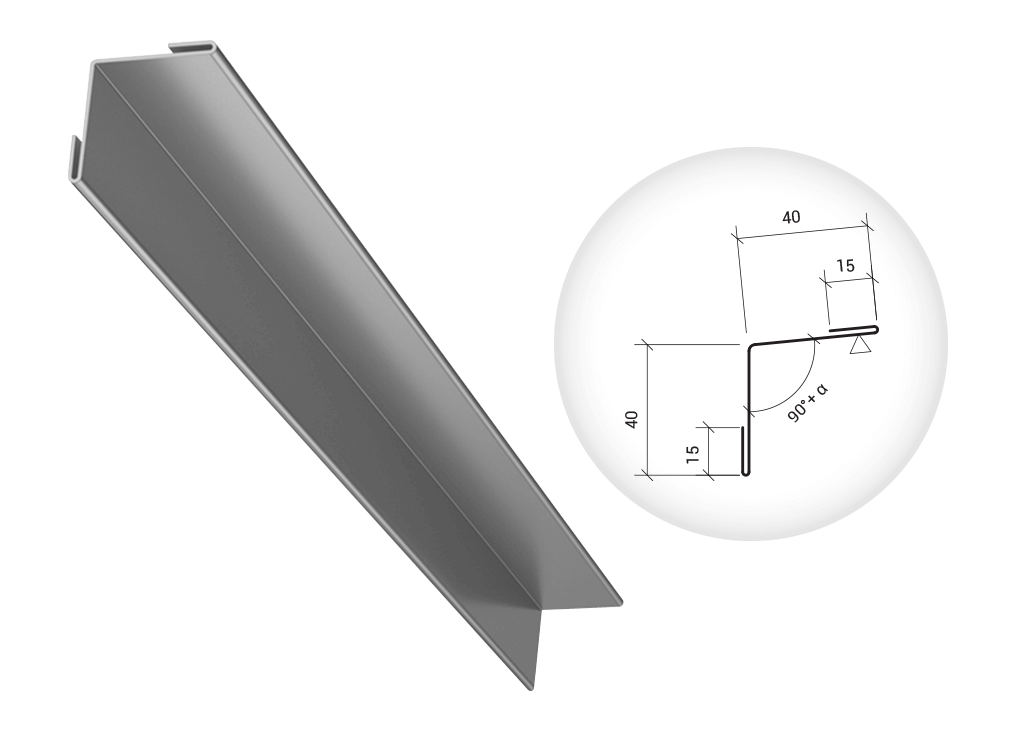

Obróbka narożnikowa wewnętrzna B
OBD-7
SPECYFIKACJA
| Grubość płyty [mm] | 60-200 |
| Rozwinięcie [mm] | 110 |
Obróbka przyścienna
OBD-8
SPECYFIKACJA
| Grubość płyty [mm] | 60-200 |
| Rozwinięcie [mm] | 300 |

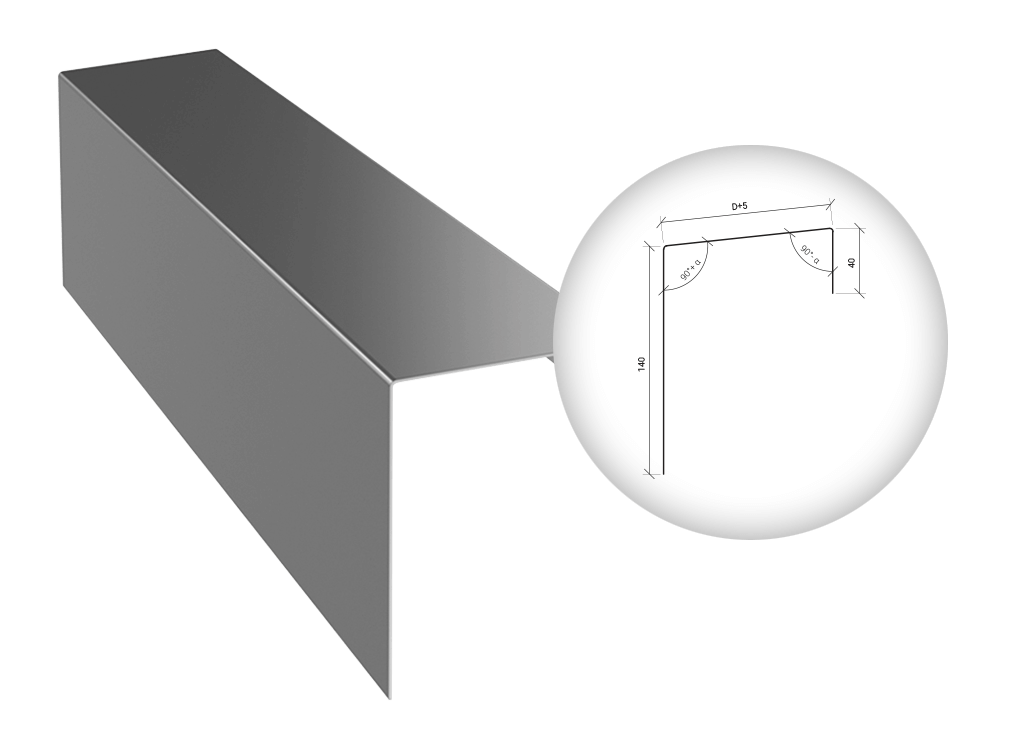

Obróbka zamykająca
OBD-9
SPECYFIKACJA
| Grubość płyty [mm] | 60 | 80 | 100 | 120 | 140 | 150 | 160 | 180 | 200 |
| Rozwinięcie [mm] | 245 | 265 | 285 | 305 | 325 | 335 | 345 | 365 | 385 |
Obróbka okapowa A
OBD-10
SPECYFIKACJA
| Grubość płyty [mm] | 60-200 |
| Rozwinięcie [mm] | 208 |

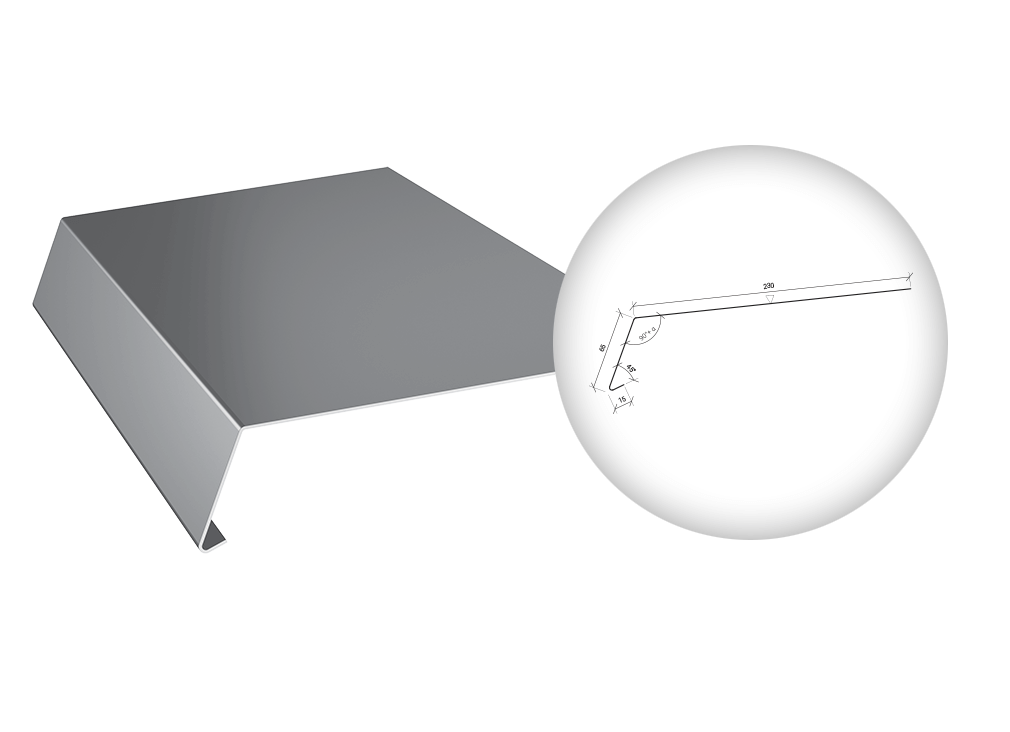

Obróbka okapowa B
OBD-11
SPECYFIKACJA
| Grubość płyty [mm] | 60-200 |
| Rozwinięcie [mm] | 310 |

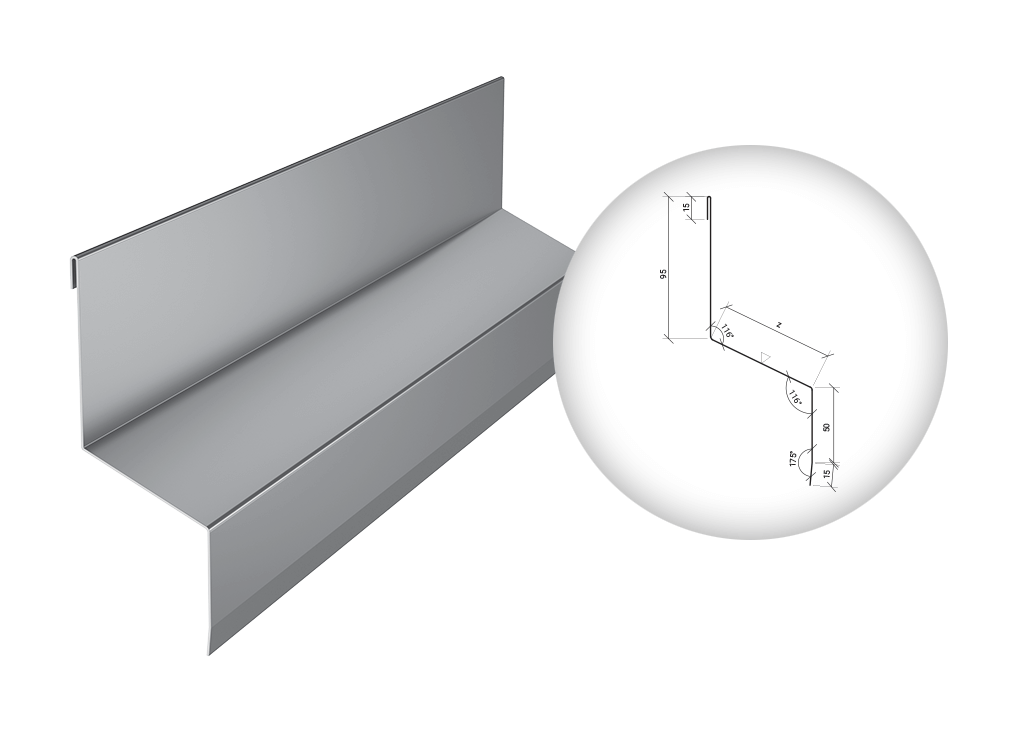

Obróbka okapowa C
OBD-12
SPECYFIKACJA
| Grubość płyty [mm] | 60-200 |
| Rozwinięcie [mm] | 175 + z |

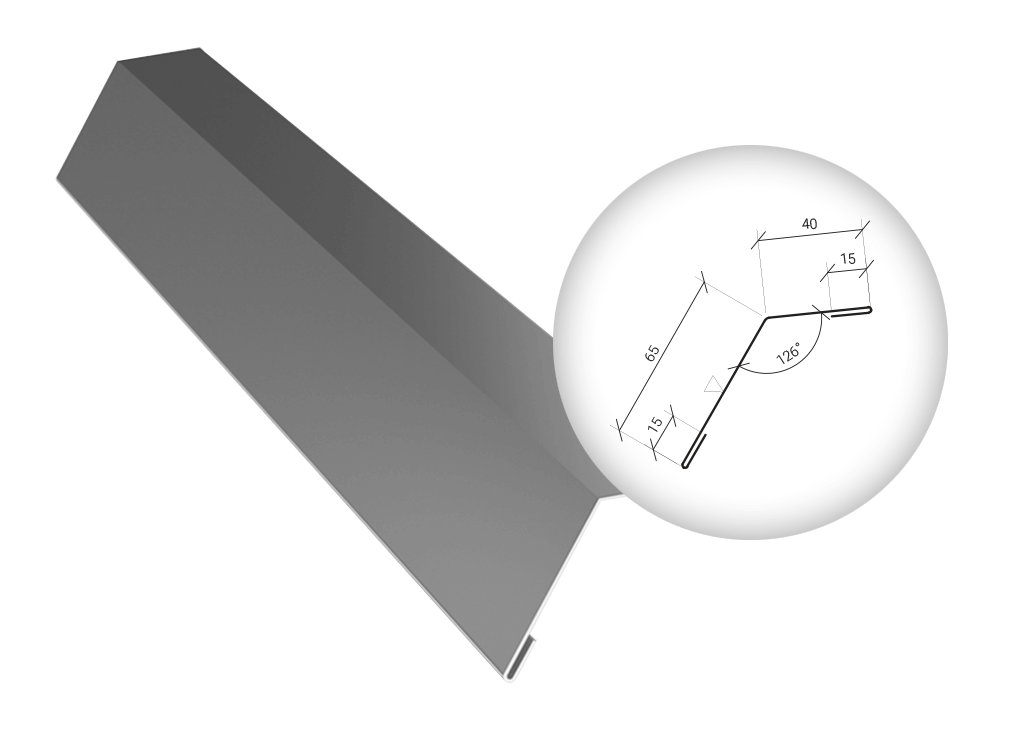

Obróbka okapowa D
OBD-13
SPECYFIKACJA
| Grubość płyty [mm] | 60-200 |
| Rozwinięcie [mm] | 135 |
Obróbka śniegowa połaciowa
OBD-14
SPECYFIKACJA
| Grubość płyty [mm] | 60-200 |
| Rozwinięcie [mm] | 250 |
Obróbka osłonowa A
OBD-15
SPECYFIKACJA
| Grubość płyty [mm] | 60 | 80 | 100 | 120 | 150 | 160 | 180 | 200 |
| Rozwinięcie [mm] | 165 | 185 | 205 | 225 | 255 | 265 | 285 | 305 |
Obróbka osłonowa B
OBD-16
SPECYFIKACJA
| Grubość płyty [mm] | 60-200 |
| Rozwinięcie [mm] | 220 + z |

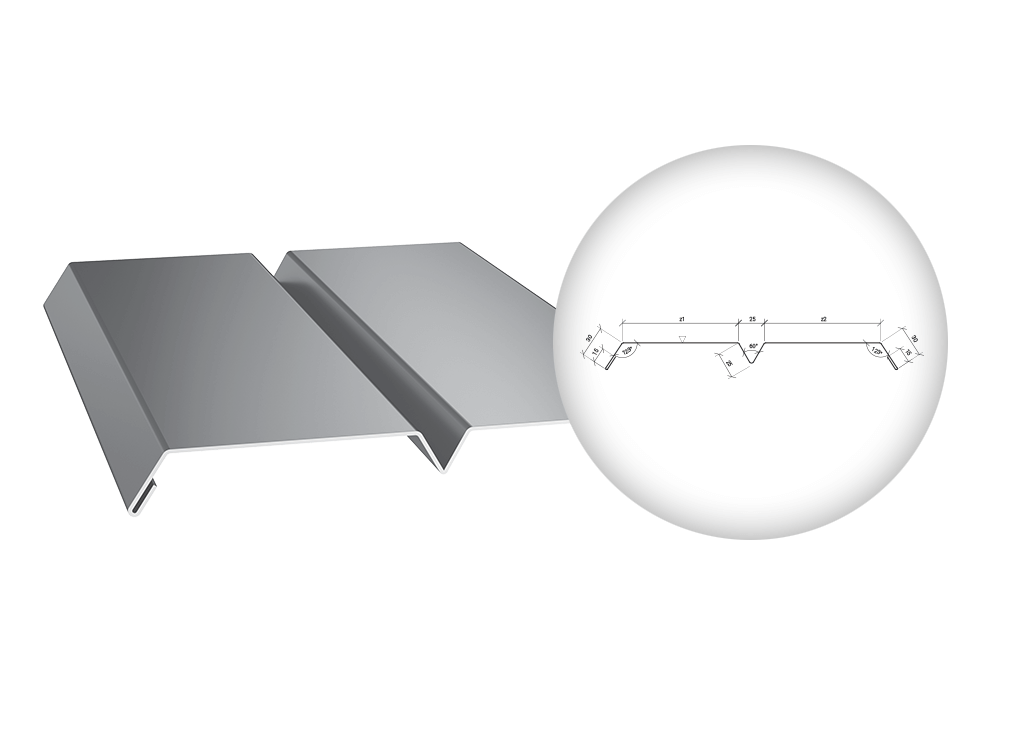

Obróbka dylatacyjna A
OBD-17
SPECYFIKACJA
| Grubość płyty [mm] | 60-200 |
| Rozwinięcie [mm] | 140 + z1 + z2 |

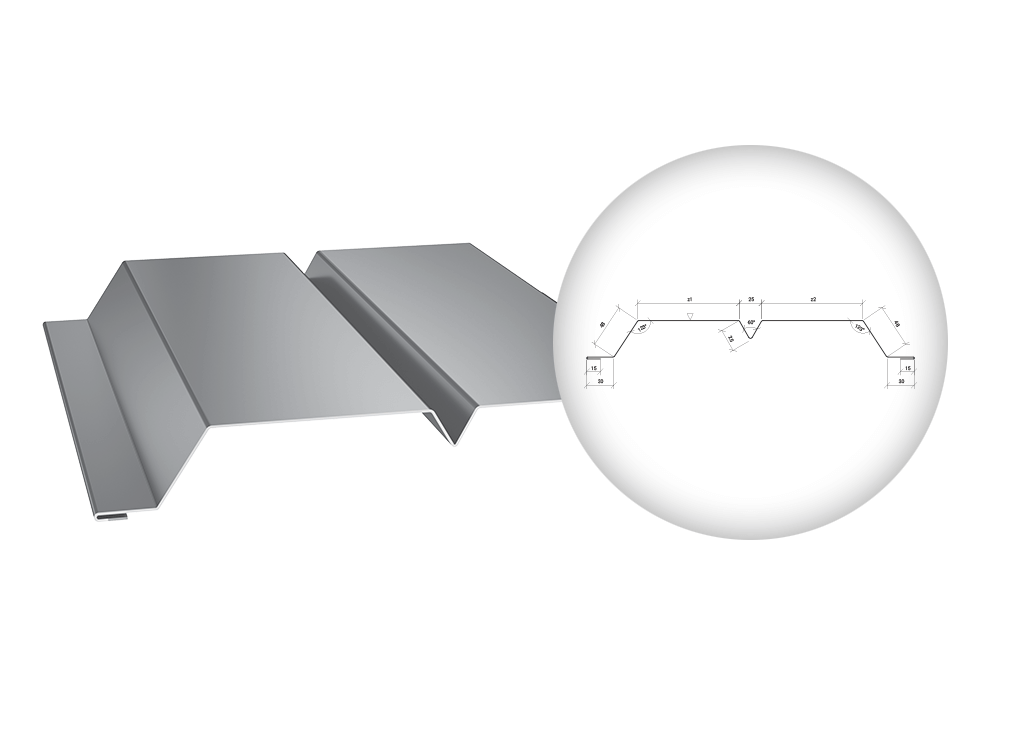

Obróbka dylatacyjna B
OBD-18
SPECYFIKACJA
| Grubość płyty [mm] | 60-200 |
| Rozwinięcie [mm] | 236 + z1 + z2 |

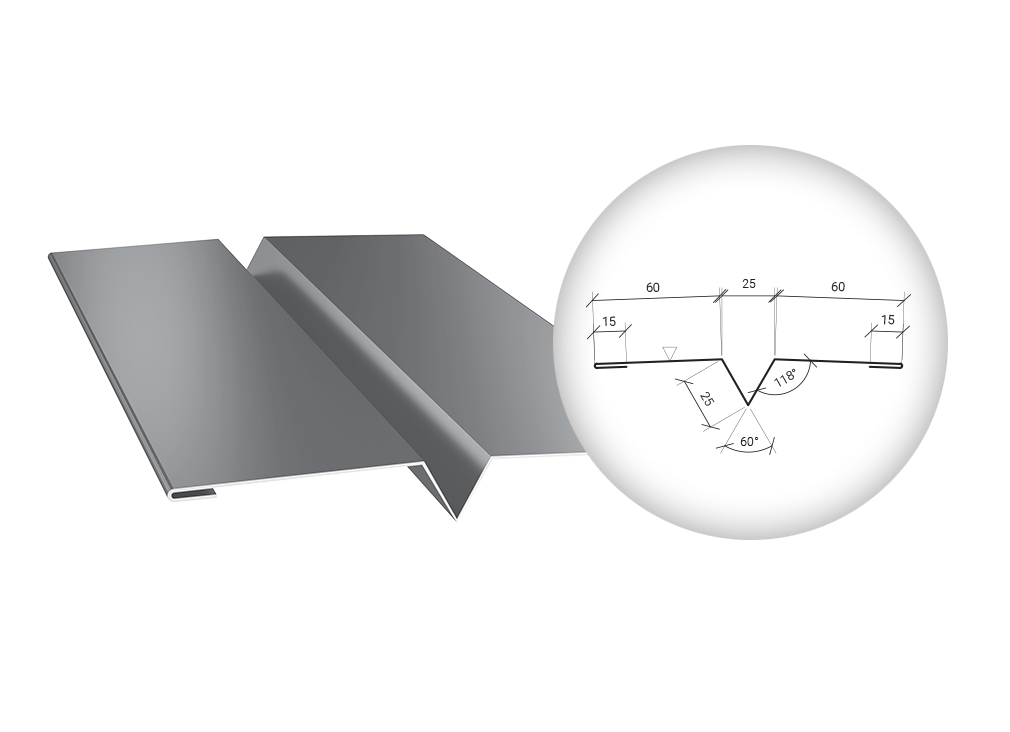

Obróbka dylatacyjna wewnętrzna
OBD-19
SPECYFIKACJA
| Grubość płyty [mm] | 60-200 |
| Rozwinięcie [mm] | 200 |
Obróbka przyścienna górna
OBD-20
SPECYFIKACJA
| Grubość płyty [mm] | 60-200 |
| Rozwinięcie [mm] | 155 |

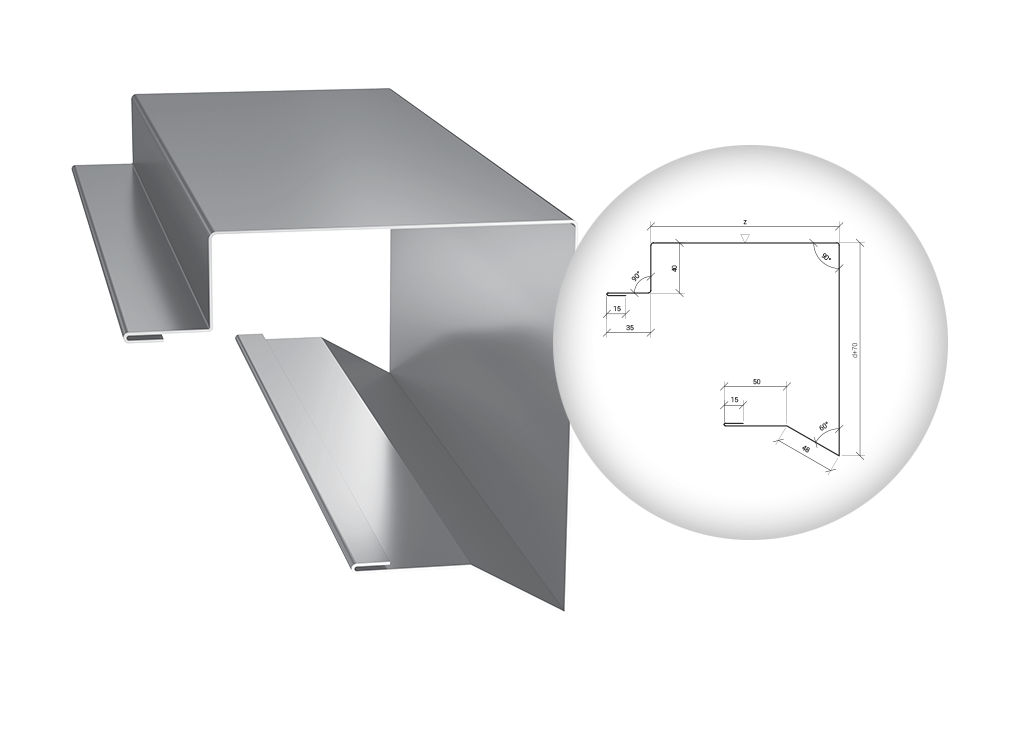

Obróbka okapowa
OBD-21
SPECYFIKACJA
| Grubość płyty [mm] | 60 | 80 | 100 | 120 | 150 | 160 | 180 | 200 |
| Rozwinięcie [mm] | 333+z | 353+z | 373+z | 393+z | 423+z | 433+z | 453+z | 473+z |

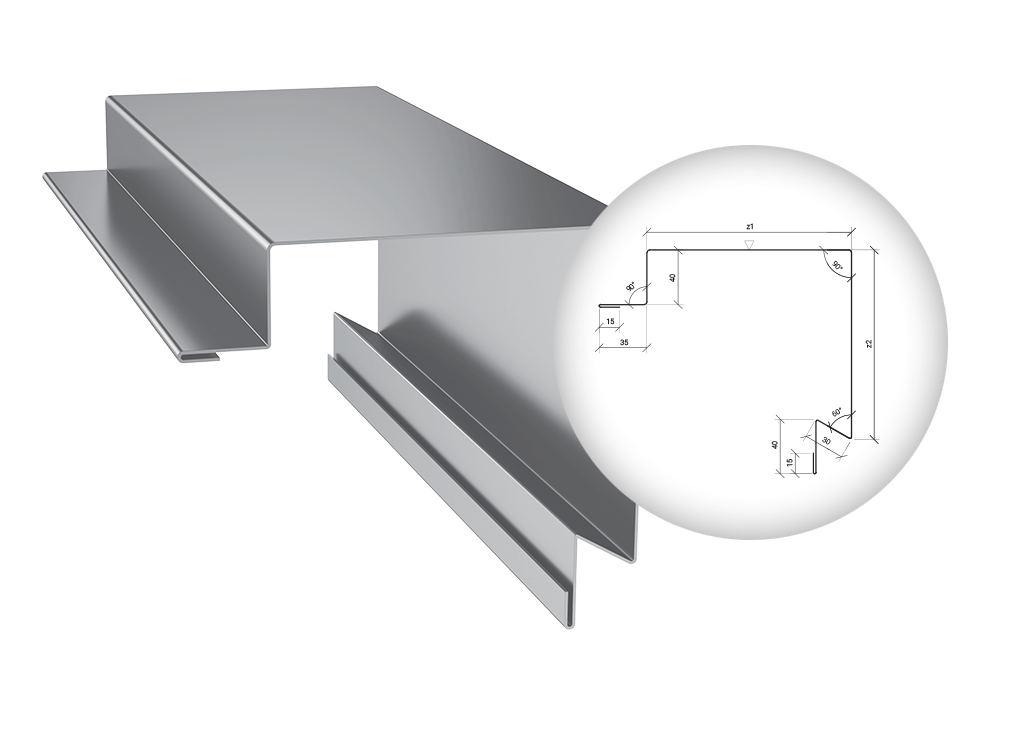

Obróbka okapowa
OBD-22
SPECYFIKACJA
| Grubość płyty [mm] | 60-200 |
| Rozwinięcie [mm] | 175 + z1 + z2 |

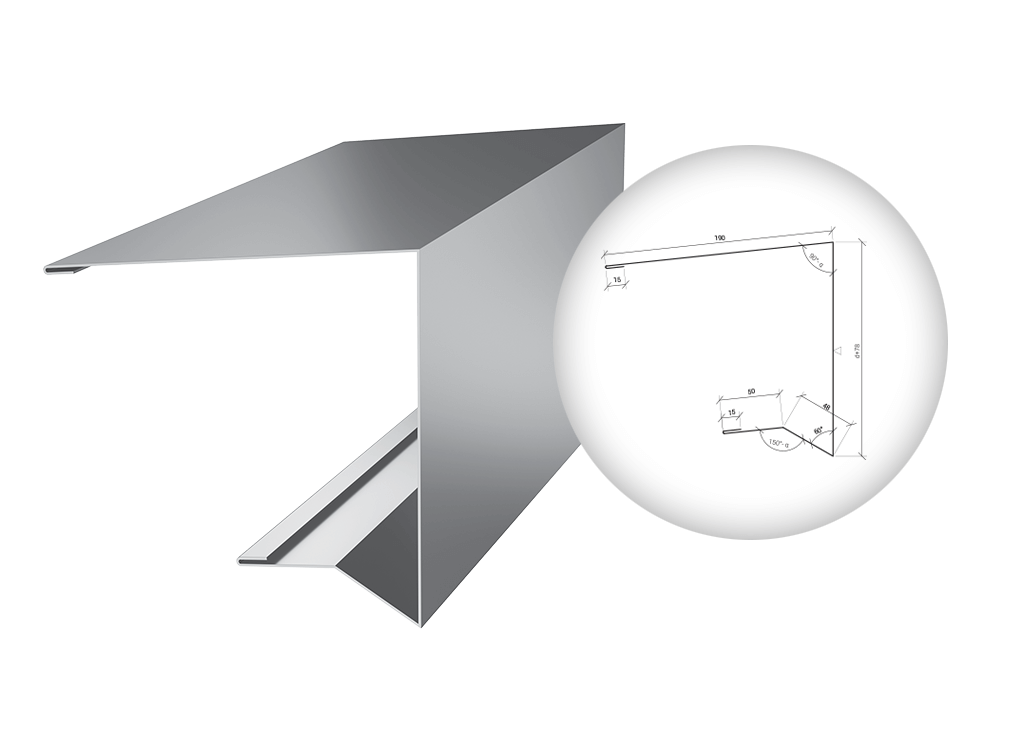

Obróbka okapowa
OBD-23
SPECYFIKACJA
| Grubość płyty [mm] | 60 | 80 | 100 | 120 | 150 | 160 | 180 | 200 |
| Rozwinięcie [mm] | 456 | 476 | 496 | 516 | 546 | 556 | 576 | 596 |
Obróbka okapowa
OBD-24
SPECYFIKACJA
| Grubość płyty [mm] | 60-200 |
| Rozwinięcie [mm] | 290 + z |

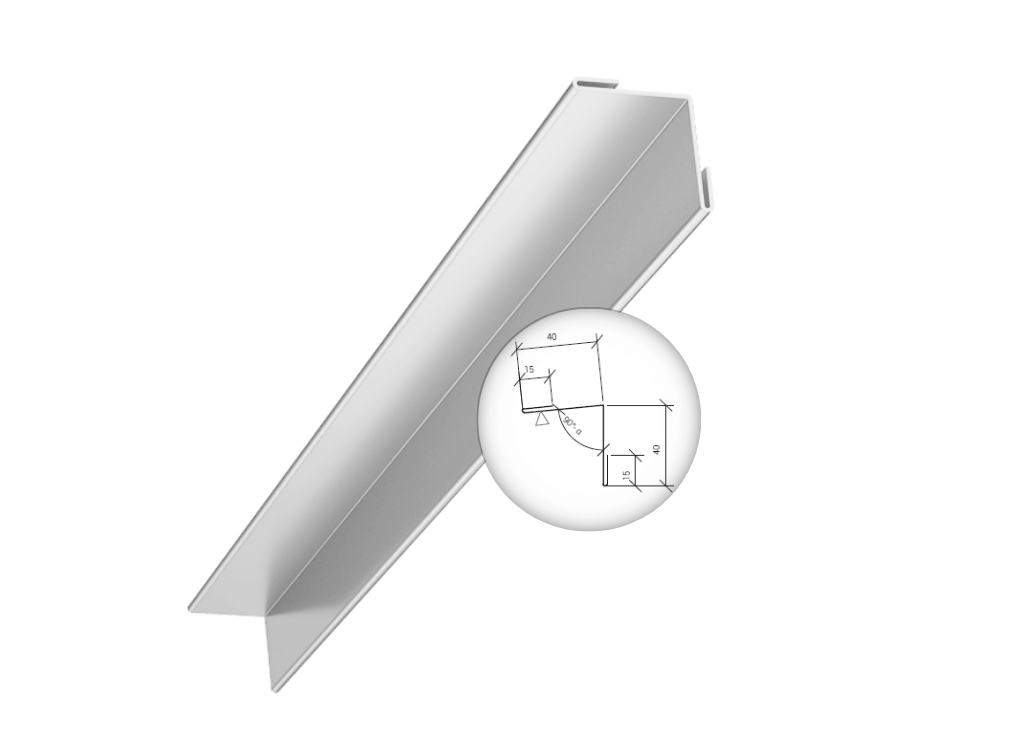

Obróbka narożnikowa wewnętrzna C
OBD-25
SPECYFIKACJA
| Grubość płyty [mm] | 60-200 |
| Rozwinięcie [mm] | 110 |

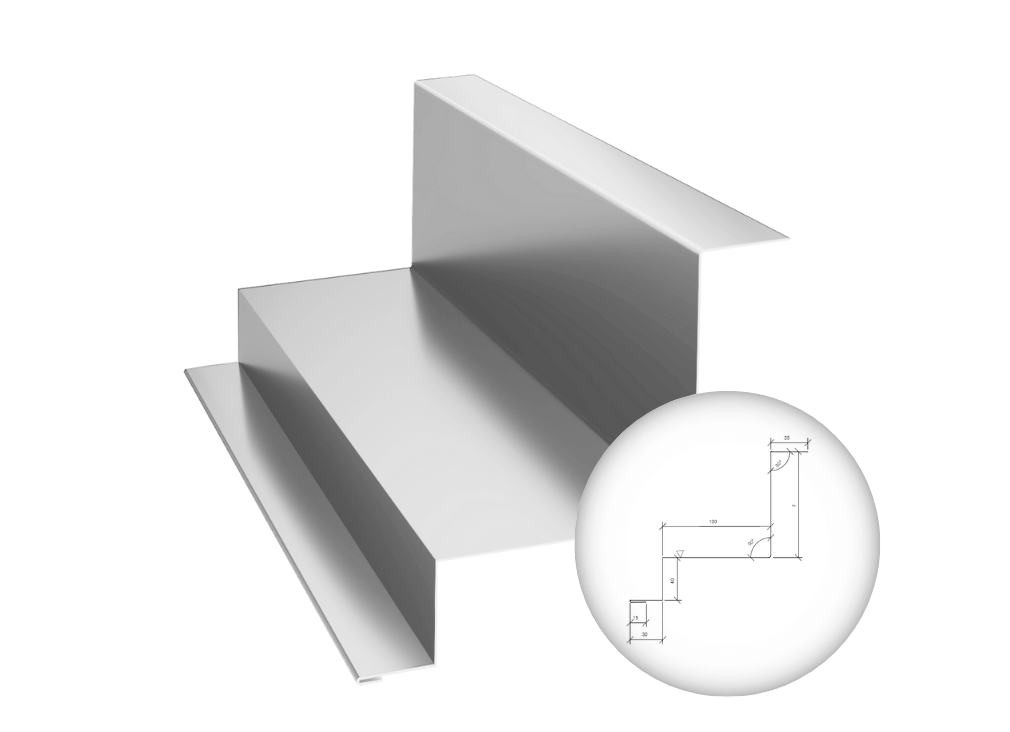

Obróbka osłonowa boczna
OBD-26
SPECYFIKACJA
| Grubość płyty [mm] | 60-200 |
| Rozwinięcie [mm] | 220 + z |
