Układ poziomy
Obróbki blacharskie dla systemu elewacji w układzie poziomym (OBPZ)
Obróbki blacharskie stanowią część składową systemu lekkiej obudowy z płyt warstwowych. Poza tym mają swoje zastosowanie jako samodzielny element wykończeniowy. Dzięki nim możliwe jest łączenie oraz wykończenie ścian, a także innych elementów konstrukcji tworzonych z płyt warstwowych. Obróbki blacharskie wykonywane są z blachy ocynkowanej z powłoką poliestrową 25 μm o standardowej grubości 0,50, 0,63, 0,70, 0,75 mm oraz w długościach od 1,00 m do 6,00 m. Pozostałe długości należy skonsultować z producentem;
Oferta płyt warstwowych ARPANEL:

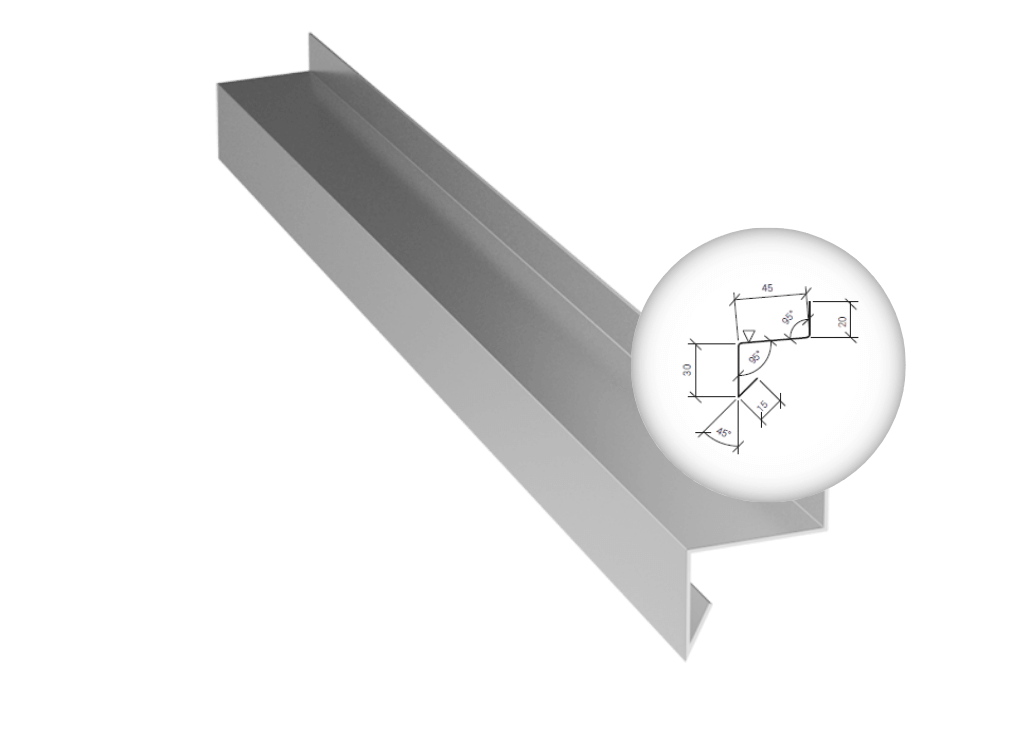

Obróbka okapowa A
OBPZ -1
SPECYFIKACJA
| Grubość płyty [mm] | 60-200 |
| Rozwinięcie [mm] | 110 |
Obróbka okapowa B
OBPZ-2
SPECYFIKACJA
| Grubość płyty [mm] | 60-200 |
| Rozwinięcie [mm] | 150 |
Obróbka okapowa C
OBPZ-3
SPECYFIKACJA
| Grubość płyty [mm] | 60-200 |
| Rozwinięcie [mm] | 65 + z |
Obróbka parapetowa
OBPZ-4
SPECYFIKACJA
| Grubość płyty [mm] | 60-200 |
| Rozwinięcie [mm] | 208 + z |

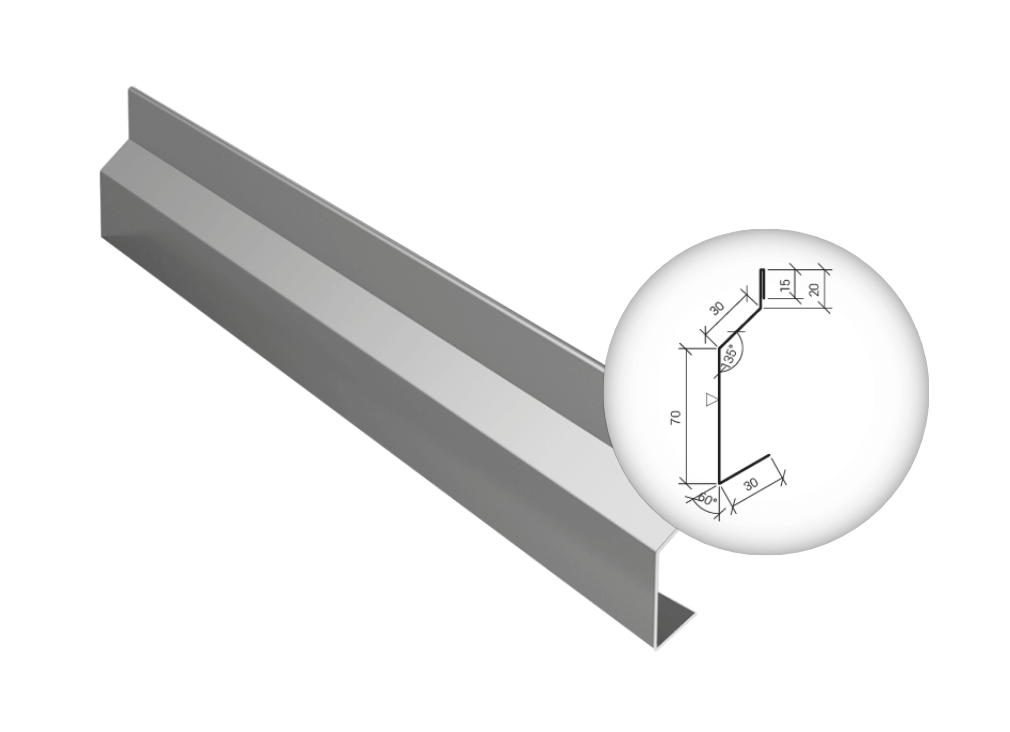

Obróbka okapowa
OBPZ-5
SPECYFIKACJA
| Grubość płyty [mm] | 60-200 |
| Rozwinięcie [mm] | 165 |

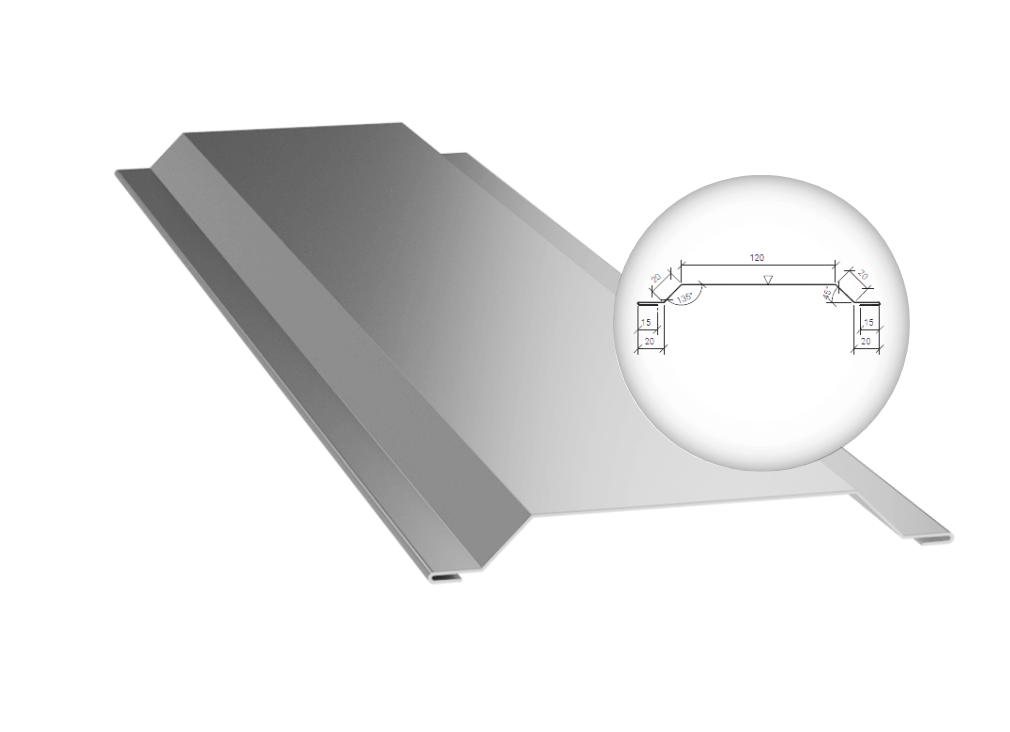

Obróbka maskująca A
OBPZ-6
SPECYFIKACJA
| Grubość płyty [mm] | 60-200 |
| Rozwinięcie [mm] | 230 |
Obróbka maskująca B
OBPZ-7
SPECYFIKACJA
| Grubość płyty [mm] | 60-200 |
| Rozwinięcie [mm] | 175 |

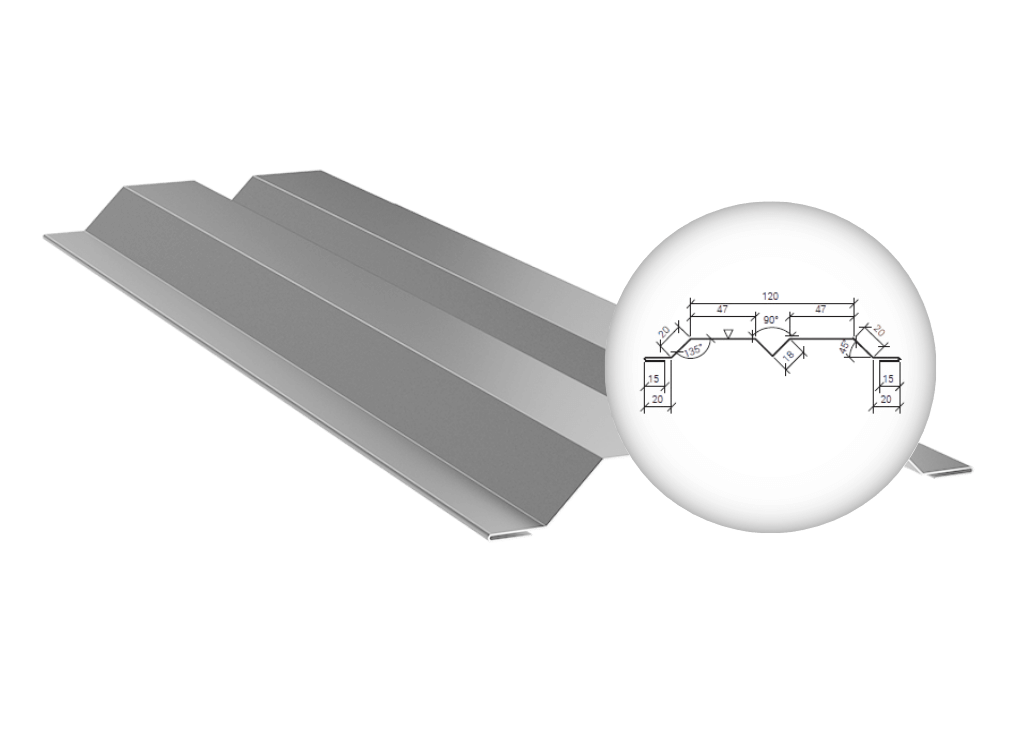

Obróbka maskująca C
OBPZ-8
SPECYFIKACJA
| Grubość płyty [mm] | 60-200 |
| Rozwinięcie [mm] | 240 |
Obróbka dylatacyjna
OBPZ-9
SPECYFIKACJA
| Grubość płyty [mm] | 60-200 |
| Rozwinięcie [mm] | 180 |

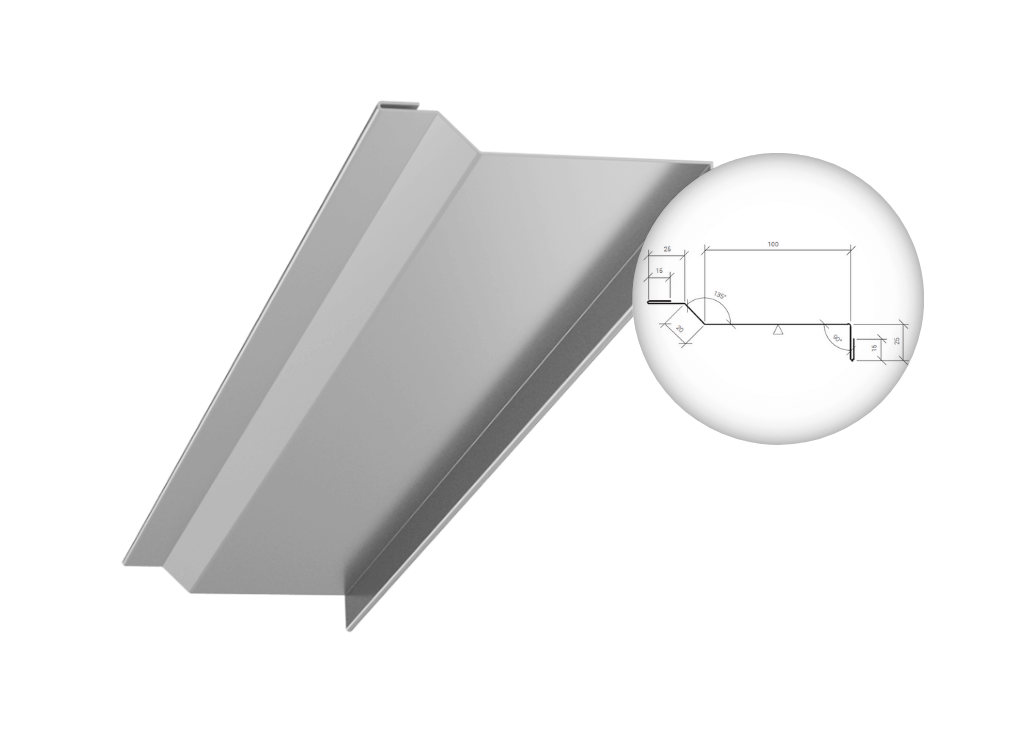

Obróbka maskująca wewnętrzna
OBPZ-10
SPECYFIKACJA
| Grubość płyty [mm] | 60-200 |
| Rozwinięcie [mm] | 200 |

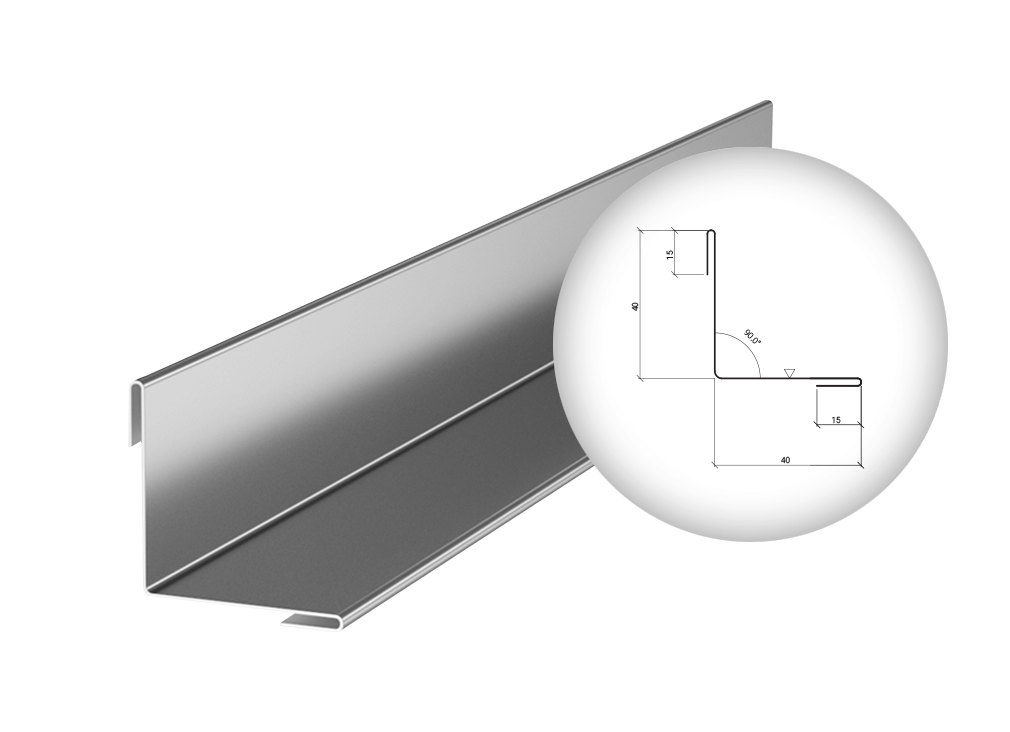

Obróbka narożnikowa wewnętrzna
OBPZ-11
SPECYFIKACJA
| Grubość płyty [mm] | 60-200 |
| Rozwinięcie [mm] | 110 |
Obróbka nadokienna
OBPZ-12
SPECYFIKACJA
| Grubość płyty [mm] | 60-200 |
| Rozwinięcie [mm] | 55 + z |

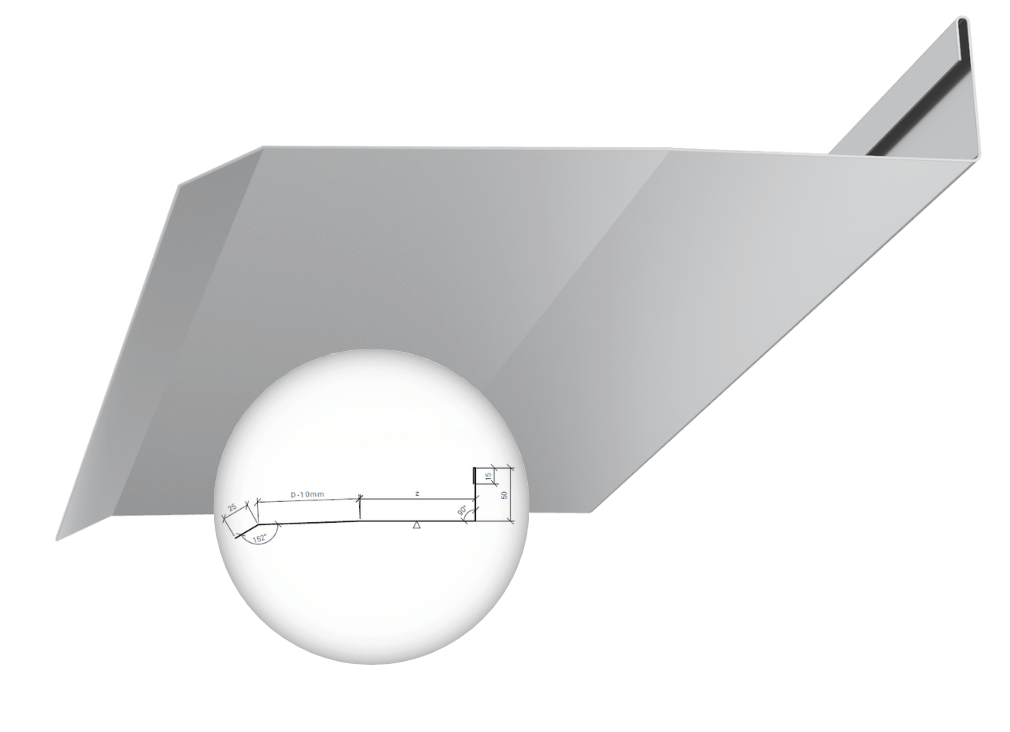

Obróbka bramowa
OBPZ-13
SPECYFIKACJA
| Grubość płyty [mm] | 60 | 80 | 100 | 120 | 140 | 150 | 160 | 180 | 200 |
| Rozwinięcie [mm] | 80 + z | 80 + z | 80 + z | 80 + z | 80 + z | 80 + z | 80 + z | 80 + z | 80 + z |

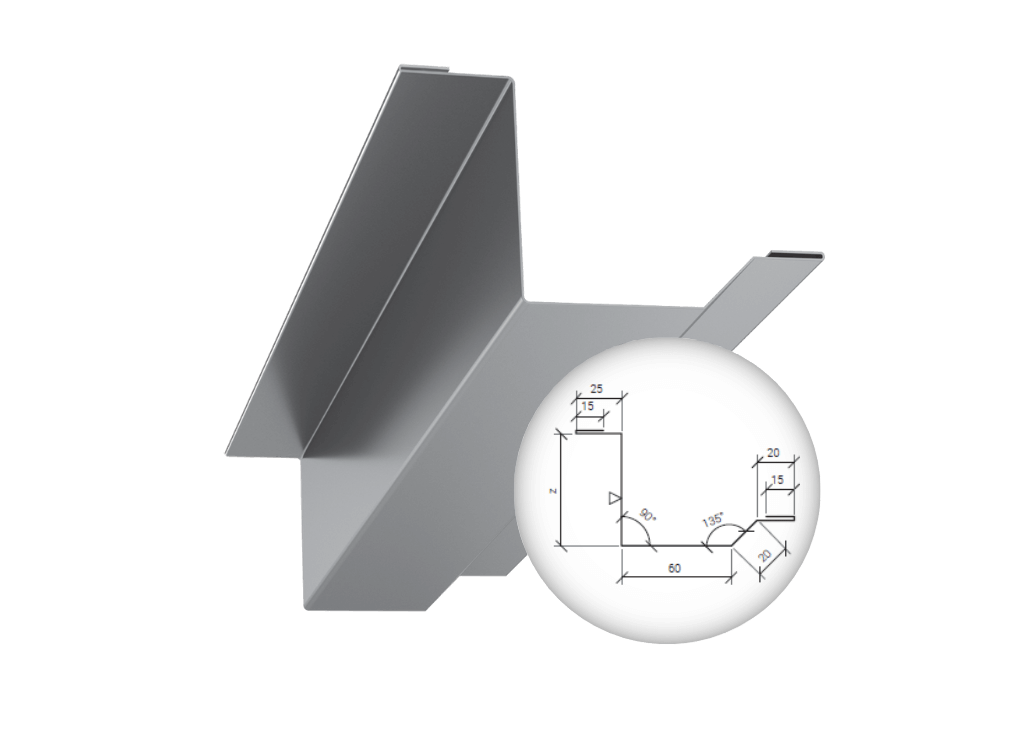

Obróbka okienna
OBPZ-14
SPECYFIKACJA
| Grubość płyty [mm] | 60-200 |
| Rozwinięcie [mm] | 155 + z |
Obróbka boczna
OBPZ-15
SPECYFIKACJA
| Grubość płyty [mm] | 60-200 |
| Rozwinięcie [mm] | 177 + z |
Obróbka maskująca wewnętrzna A
OBPZ-16
SPECYFIKACJA
| Grubość płyty [mm] | 60-200 |
| Rozwinięcie [mm] | 105 |
Obróbka maskująca wewnętrzna B
OBPZ-17
SPECYFIKACJA
| Grubość płyty [mm] | 60-200 |
| Rozwinięcie [mm] | 165 + z |

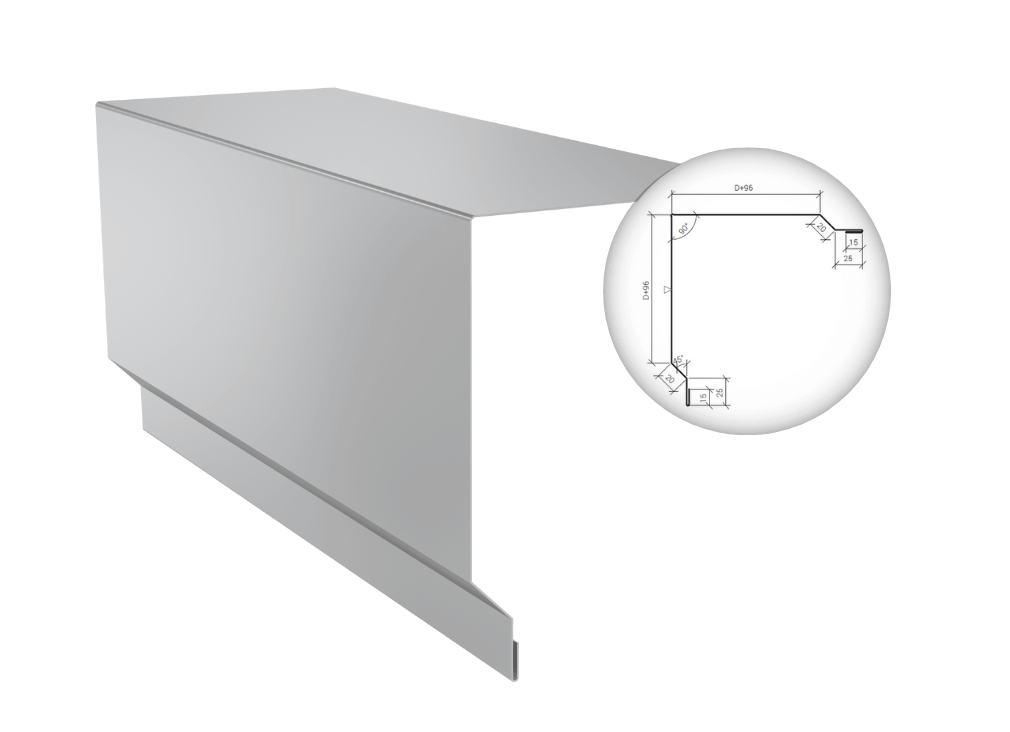

Obróbka narożnikowa
OBPZ-18
SPECYFIKACJA
| Grubość płyty [mm] | 60 | 80 | 100 | 120 | 140 | 150 | 160 | 180 | 200 |
| Rozwinięcie [mm] | 432 | 472 | 512 | 552 | 592 | 612 | 632 | 672 | 712 |

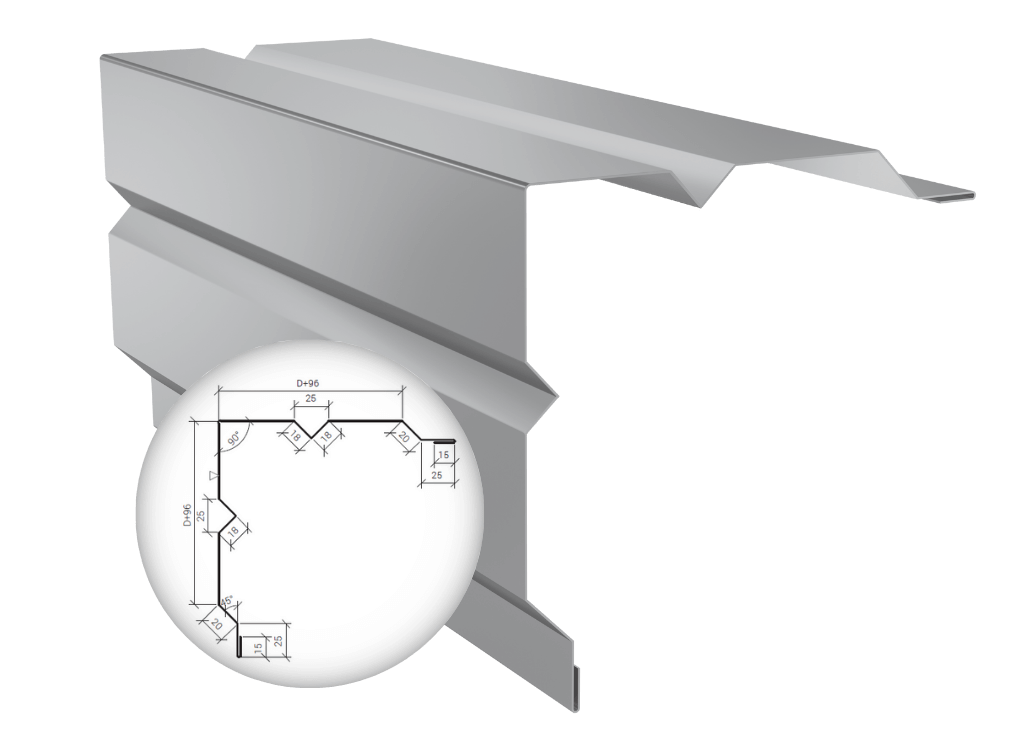

Obróbka narożnikowa
OBPZ-18a
SPECYFIKACJA
| Grubość płyty [mm] | 60 | 80 | 100 | 120 | 140 | 150 | 160 | 180 | 200 |
| Rozwinięcie [mm] | 504 | 544 | 584 | 624 | 664 | 684 | 704 | 744 | 784 |

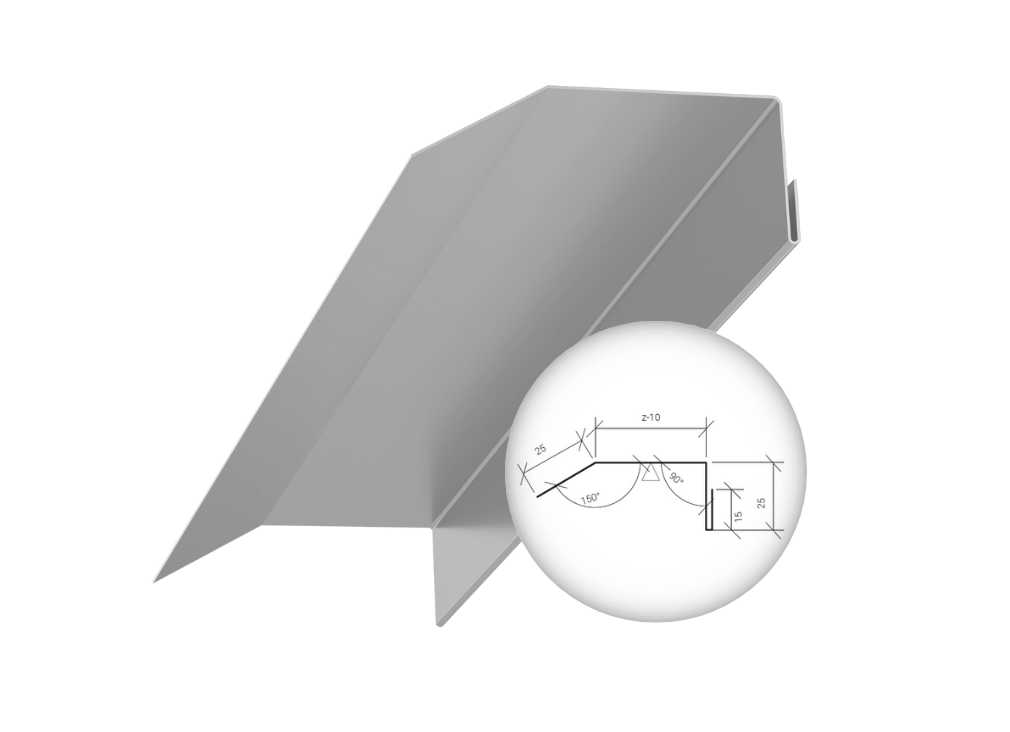

Obróbka nadokienna B
OBPZ-19
SPECYFIKACJA
| Grubość płyty [mm] | 60-200 |
| Rozwinięcie [mm] | 55 + z |

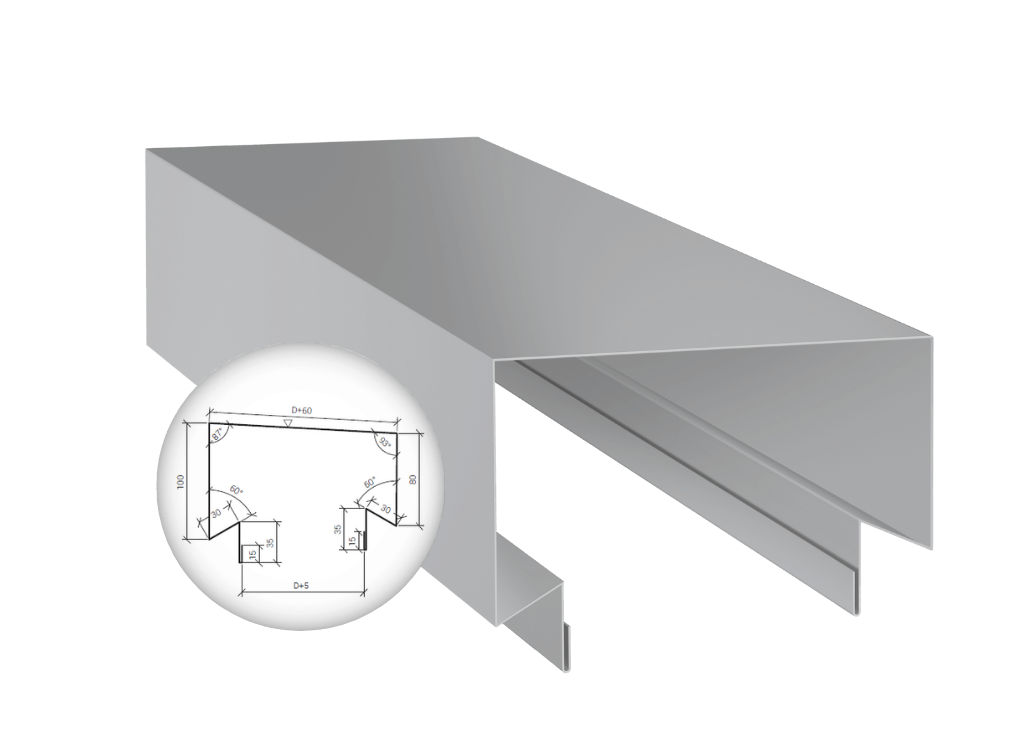

Obróbka attyki
OBPZ-20
SPECYFIKACJA
| Grubość płyty [mm] | 60 | 80 | 100 | 120 | 140 | 150 | 160 | 180 | 200 |
| Rozwinięcie [mm] | 405 | 425 | 445 | 465 | 485 | 495 | 505 | 525 | 545 |

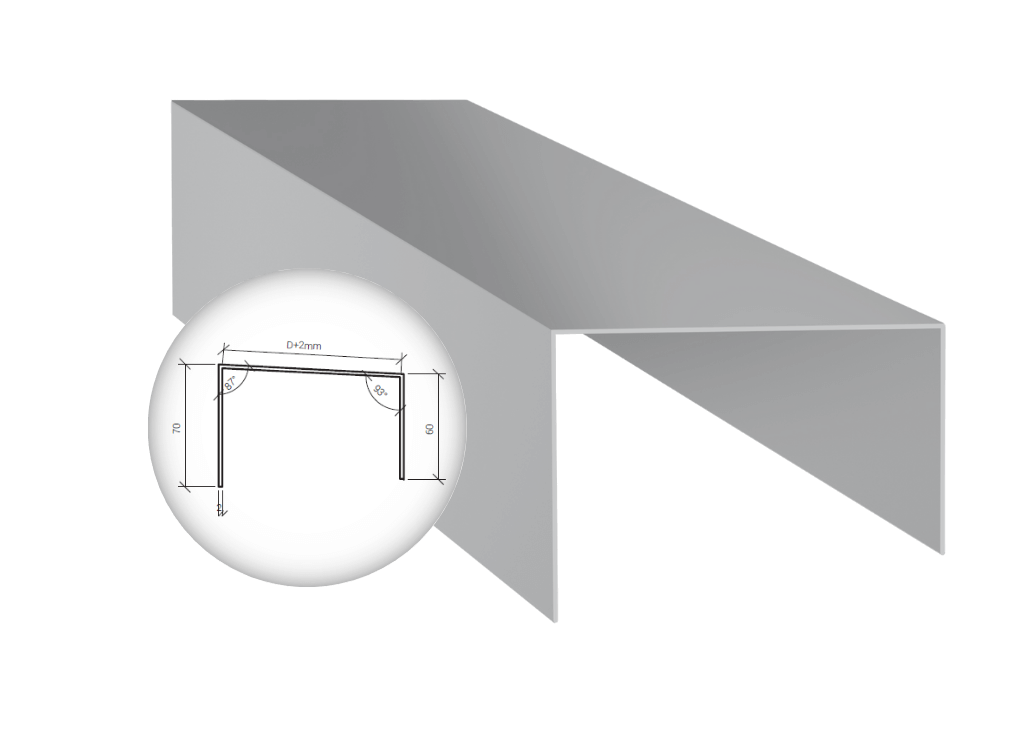

Nośnik czapki attykowej
OBPZ-21
SPECYFIKACJA
| Grubość płyty [mm] | 60 | 80 | 100 | 120 | 140 | 150 | 160 | 180 | 200 |
| Rozwinięcie [mm] | 192 | 212 | 232 | 252 | 272 | 282 | 292 | 312 | 332 |
