Układ pionowy
Obróbki blacharskie dla systemu elewacji w układzie pionowym (OBPI)
Obróbki blacharskie stanowią część składową systemu lekkiej obudowy z płyt warstwowych. Poza tym mają swoje zastosowanie jako samodzielny element wykończeniowy. Dzięki nim możliwe jest łączenie oraz wykończenie ścian, a także innych elementów konstrukcji tworzonych z płyt warstwowych. Obróbki blacharskie wykonywane są z blachy ocynkowanej z powłoką poliestrową 25 μm o standardowej grubości 0,50, 0,63, 0,70, 0,75 mm oraz w długościach od 1,00 m do 6,00 m. Pozostałe długości należy skonsultować z producentem;
Oferta płyt warstwowych ARPANEL:
Obróbka osłonowa wewnętrzna
OBPI -1
SPECYFIKACJA
| Grubość płyty [mm] | 60-120 |
| Rozwinięcie [mm] | 250 |

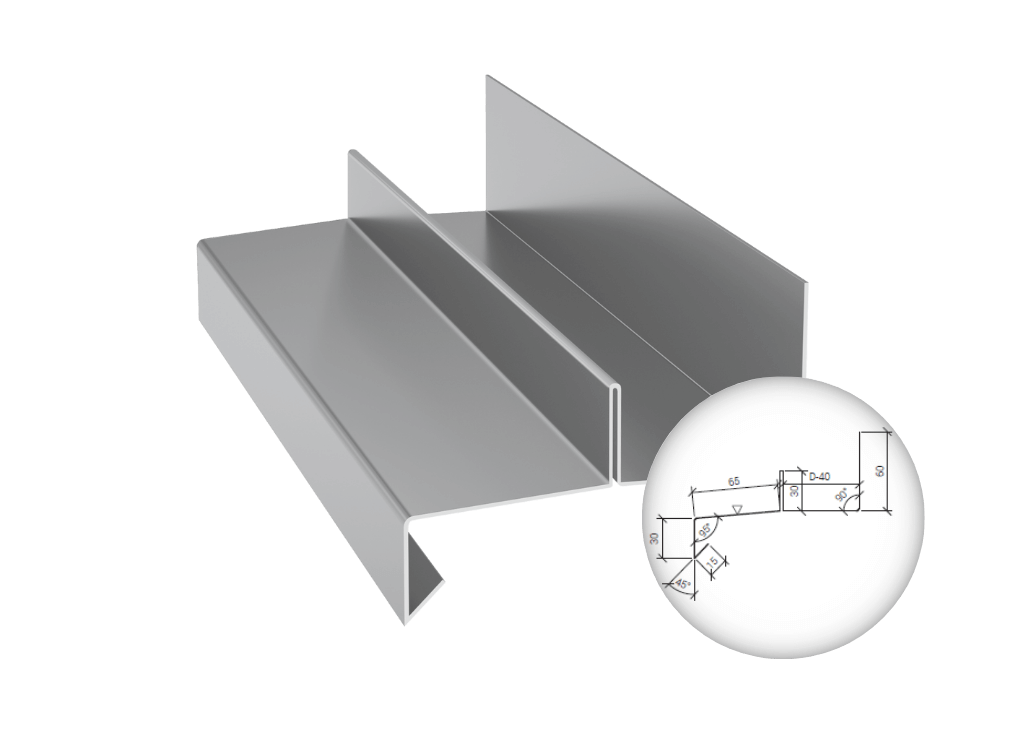

Obróbka okapowa A
OBPI-2
SPECYFIKACJA
| Grubość płyty [mm] | 60 | 80 | 100 | 120 |
| Rozwinięcie [mm] | 250 | 270 | 290 | 310 |

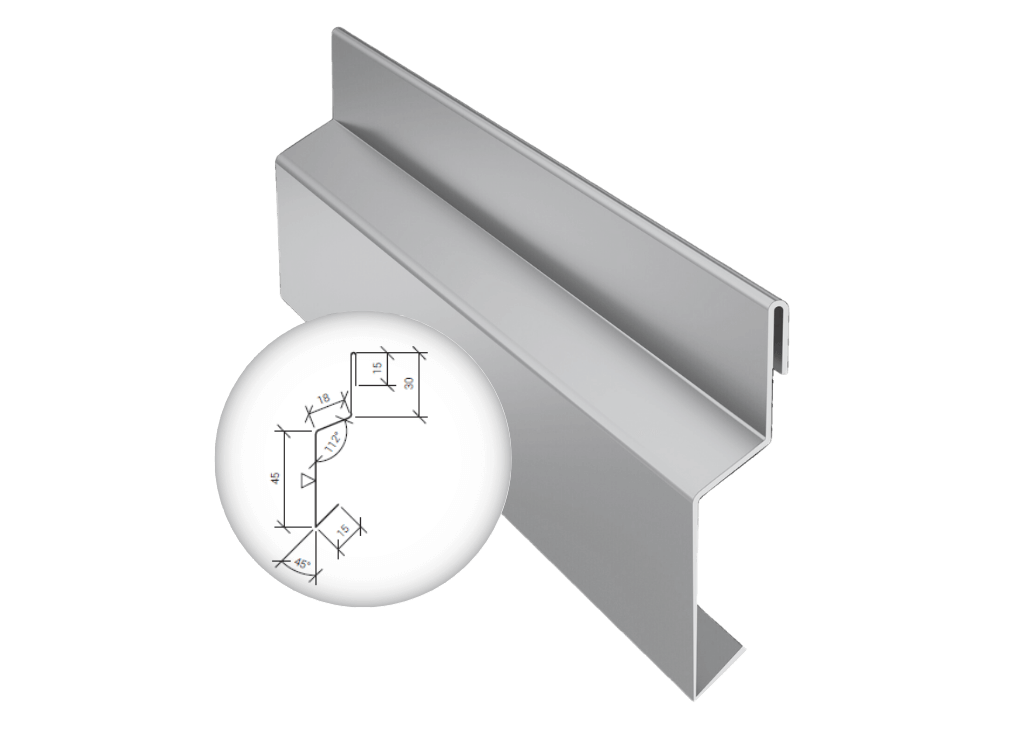

Obróbka okapowa B
OBPI-3
SPECYFIKACJA
| Grubość płyty [mm] | 60-200 |
| Rozwinięcie [mm] | 123 |

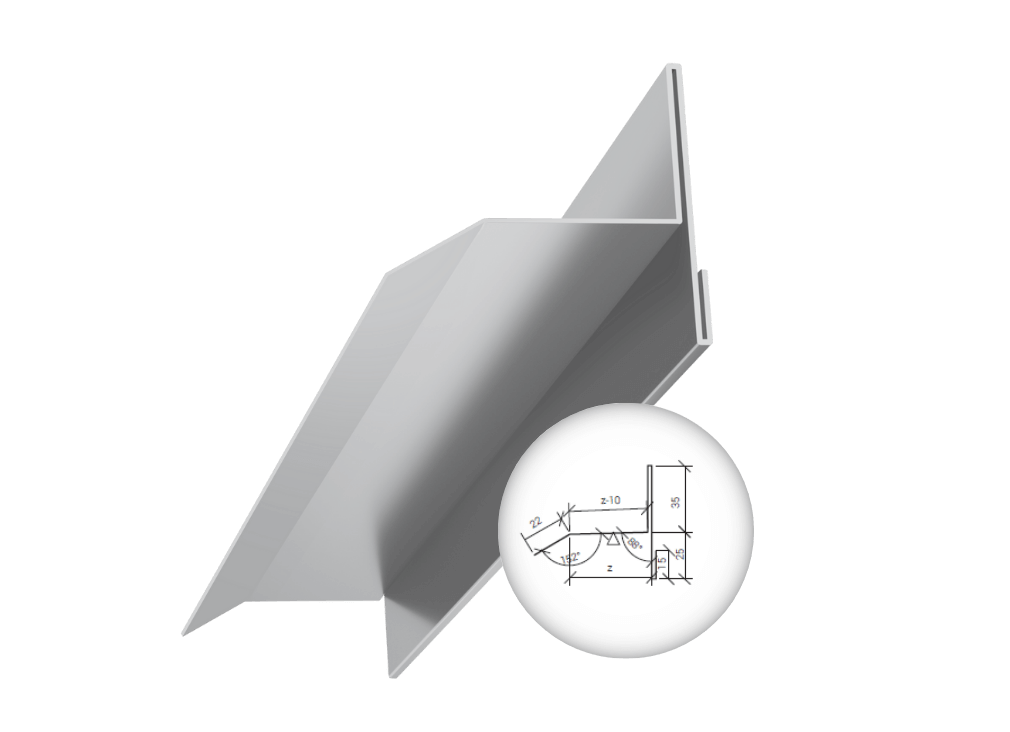

Obróbka nadokienna
OBPI-4
SPECYFIKACJA
| Grubość płyty [mm] | 60-120 |
| Rozwinięcie [mm] | 122 + z |

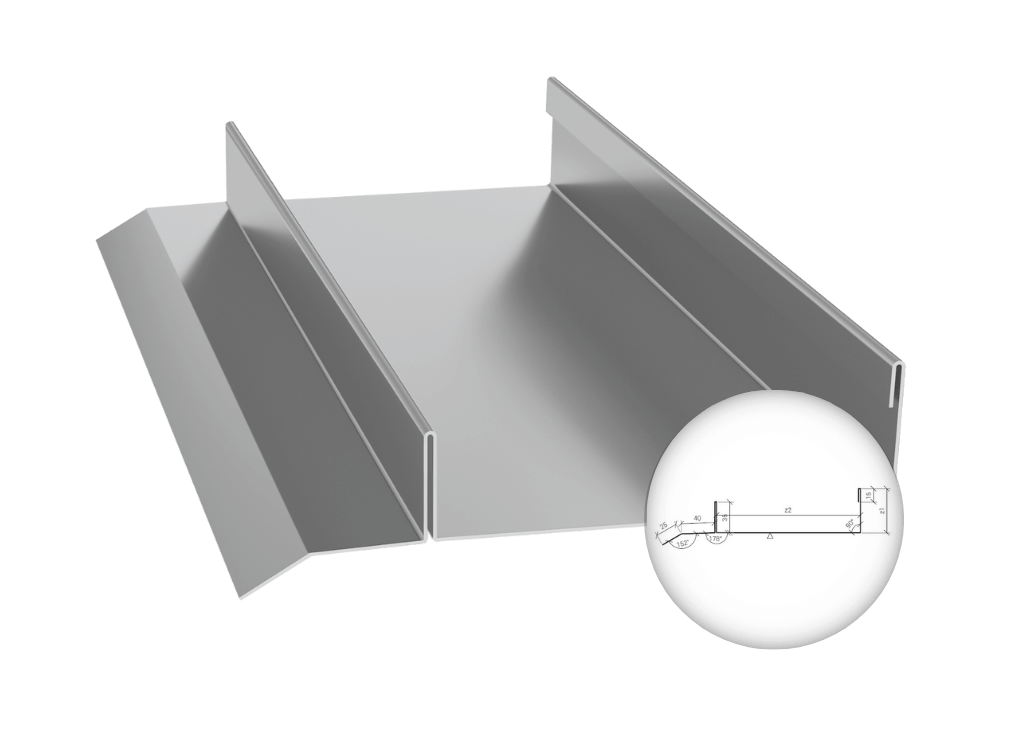

Obróbka bramowa
OBPI-5
SPECYFIKACJA
| Grubość płyty [mm] | 60 | 80 | 100 | 120 |
| Rozwinięcie [mm] | 150 + z1 + z2 | 150 + z1 + z2 | 150 + z1 + z2 | 150 + z1 + z2 |

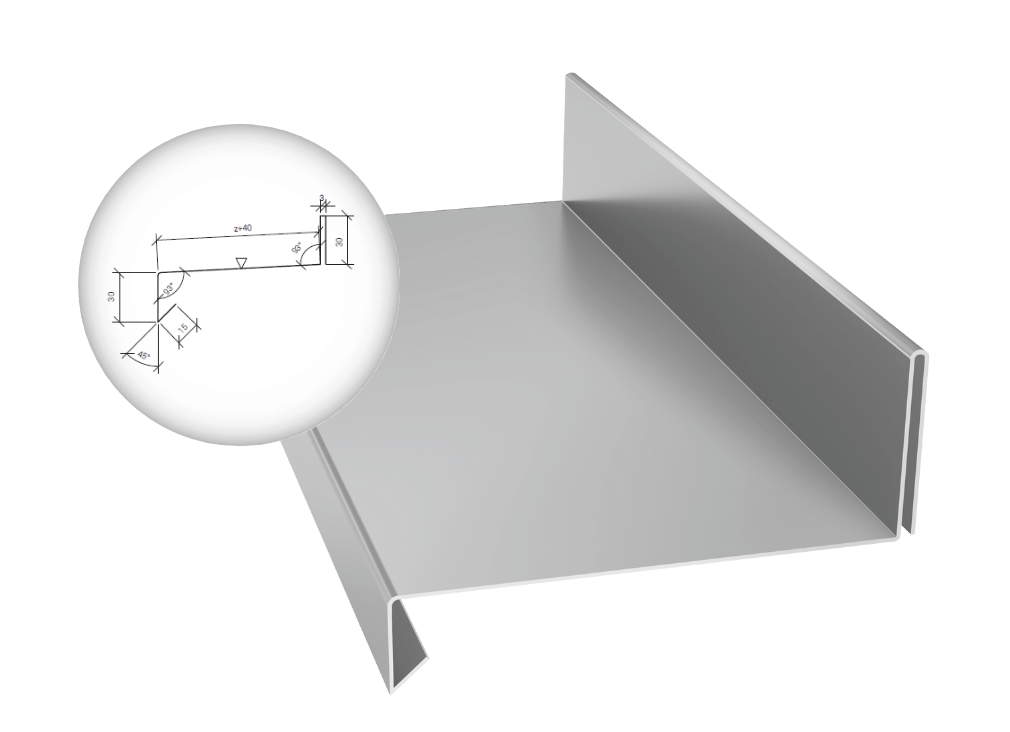

Obróbka cokołowa wyrzucająca
OBPI-6
SPECYFIKACJA
| Grubość płyty [mm] | 60 | 80 | 100 | 120 |
| Rozwinięcie [mm] | 148 + z | 148 + z | 148 + z | 148 + z |

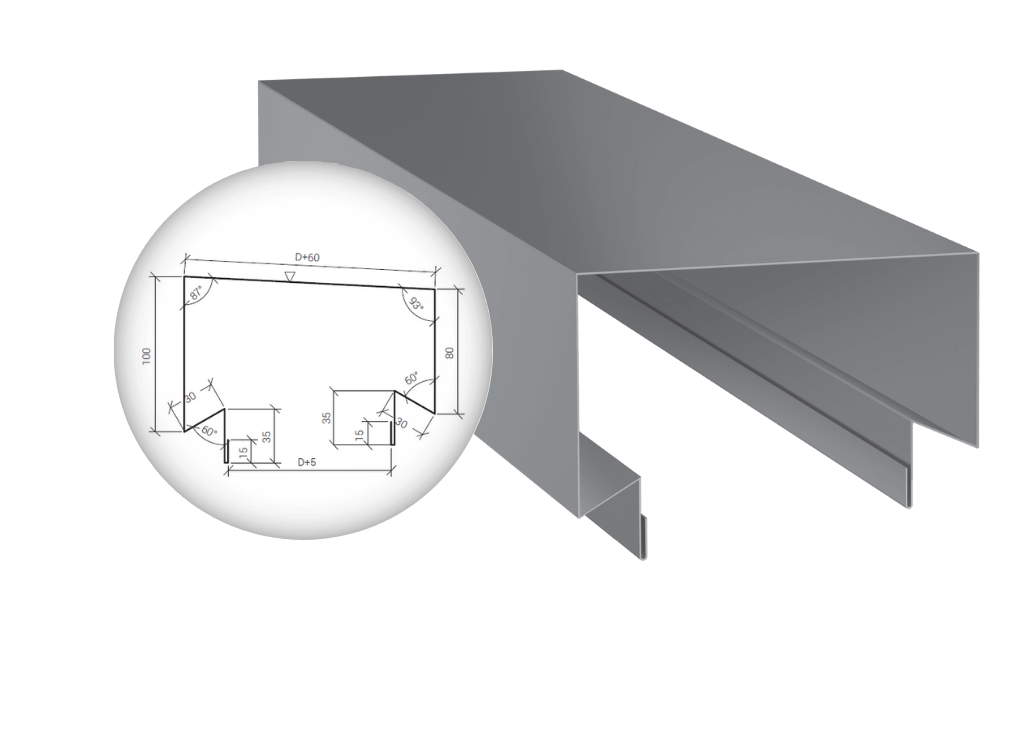

Obróbka pasa attyki
OBPI-7
SPECYFIKACJA
| Grubość płyty [mm] | 60 | 80 | 100 | 120 |
| Rozwinięcie [mm] | 405 | 425 | 445 | 465 |
Obróbka kątowa
OBPI-8
SPECYFIKACJA
| Grubość płyty [mm] | – |
| Rozwinięcie [mm] | 75 + z1 + z2 |
Obróbka boczna wiatrowa
OBPI-9
SPECYFIKACJA
| Grubość płyty [mm] | 60 | 80 | 100 | 120 | 150 | 160 | 180 | 200 |
| Rozwinięcie [mm] | 390 | 410 | 430 | 450 | 480 | 490 | 510 | 530 |

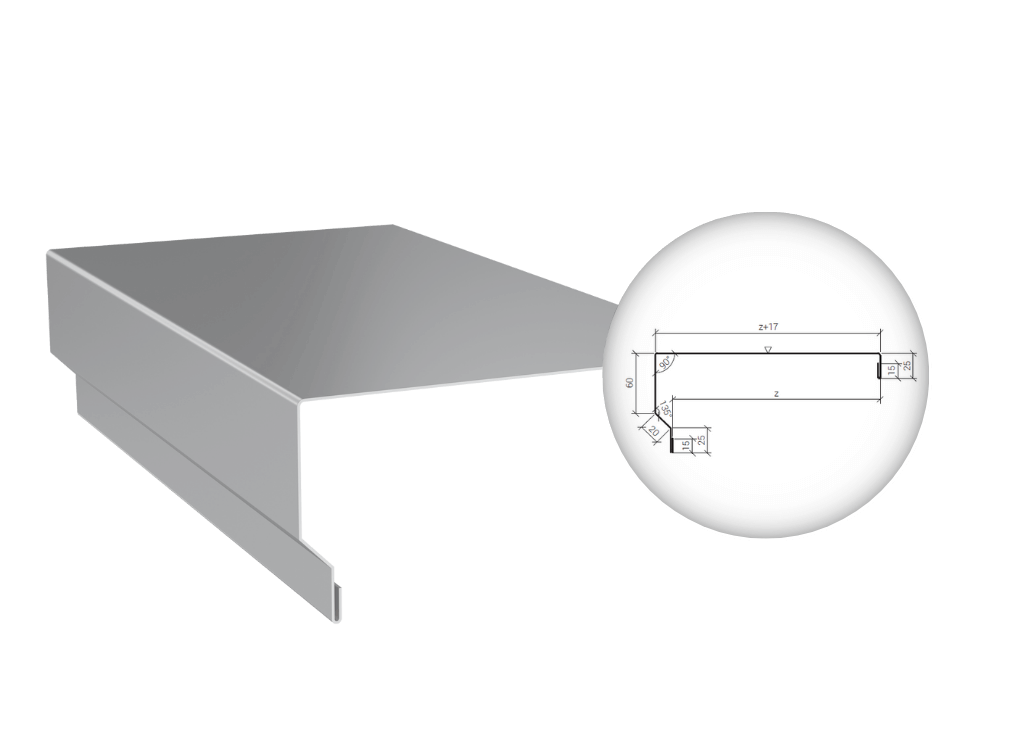

Obróbka boczna
OBPI-10
SPECYFIKACJA
| Grubość płyty [mm] | 60-120 |
| Rozwinięcie [mm] | 177 + z |
Obróbka maskująca A
OBPI-11
SPECYFIKACJA
| Grubość płyty [mm] | 60-200 |
| Rozwinięcie [mm] | 165 |
Obróbka maskująca B
OBPI-12
SPECYFIKACJA
| Grubość płyty [mm] | 60-200 |
| Rozwinięcie [mm] | 175 |

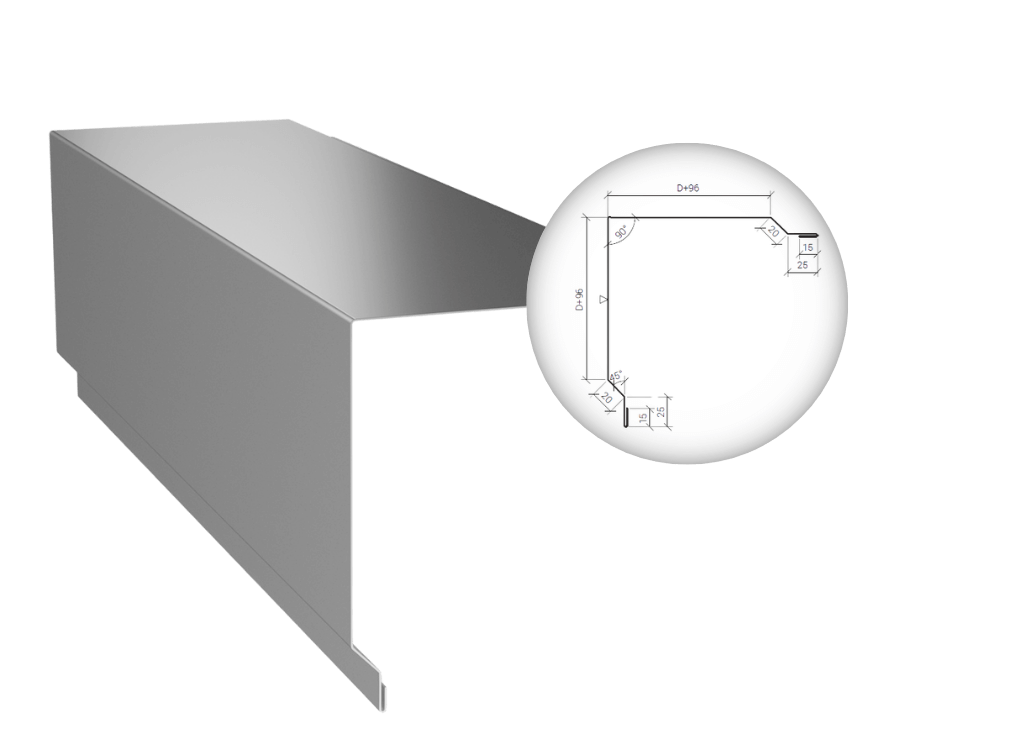

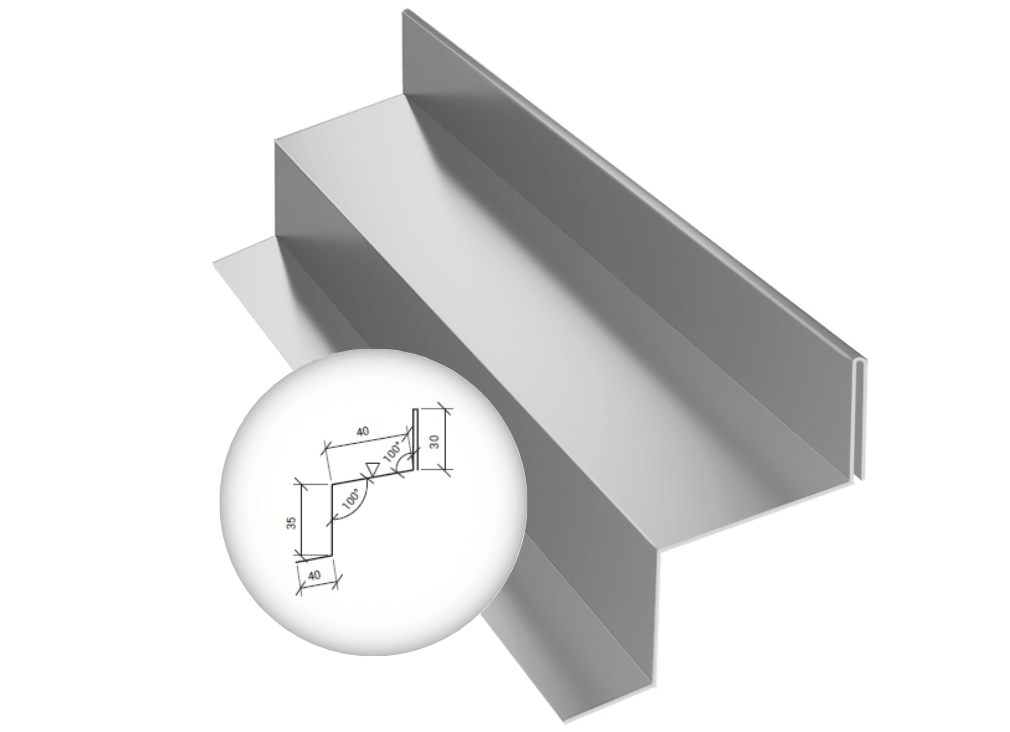

Obróbka narożnikowa
OBPI-13
SPECYFIKACJA
| Grubość płyty [mm] | 60 | 80 | 100 | 120 | 140 | 150 | 160 | 180 | 200 |
| Rozwinięcie [mm] | 432 | 472 | 512 | 552 | 592 | 612 | 632 | 672 | 712 |

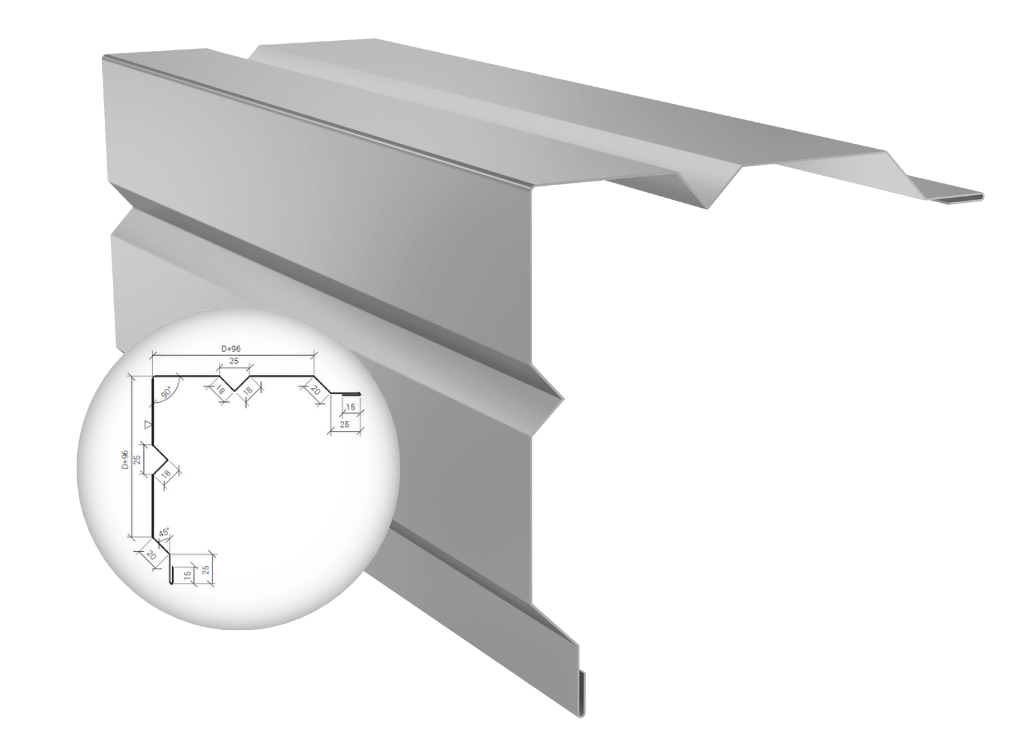

Obróbka narożnikowa
OBPI-13a
SPECYFIKACJA
| Grubość płyty [mm] | 60 | 80 | 100 | 120 | 140 | 150 | 160 | 180 | 200 |
| Rozwinięcie [mm] | 504 | 544 | 584 | 624 | 664 | 684 | 704 | 744 | 784 |
Obróbka dylatacyjna
OBPI-14
SPECYFIKACJA
| Grubość płyty [mm] | 60-120 |
| Rozwinięcie [mm] | 250 |

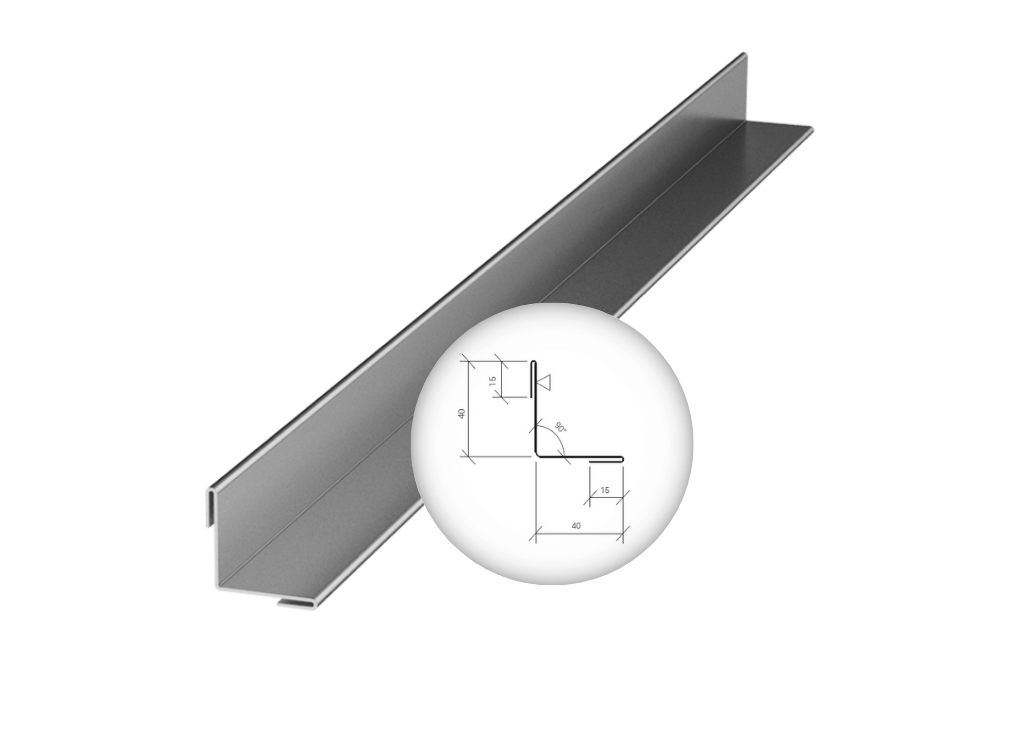

Obróbka narożnikowa wewnętrzna
OBPI-15
SPECYFIKACJA
| Grubość płyty [mm] | 60-120 |
| Rozwinięcie [mm] | 110 |

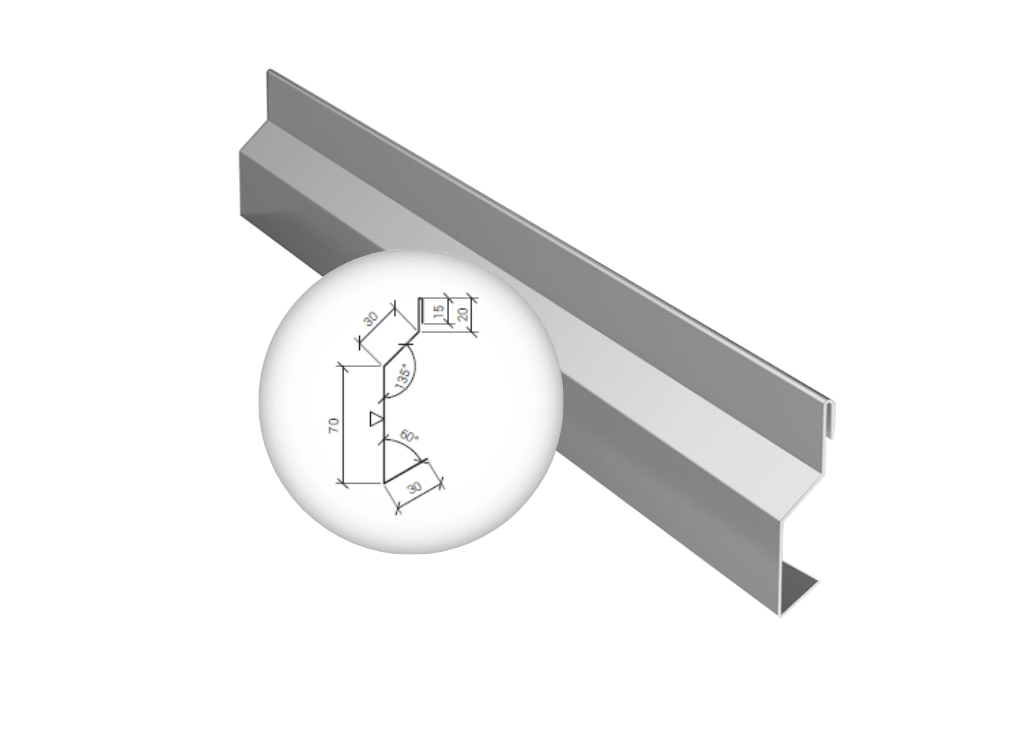

Obróbka nadokienna
OBPI-16
SPECYFIKACJA
| Grubość płyty [mm] | 60-120 |
| Rozwinięcie [mm] | 165 |
Obróbka parapetowa
OBPI-17
SPECYFIKACJA
| Grubość płyty [mm] | 60-120 |
| Rozwinięcie [mm] | 208 + z |

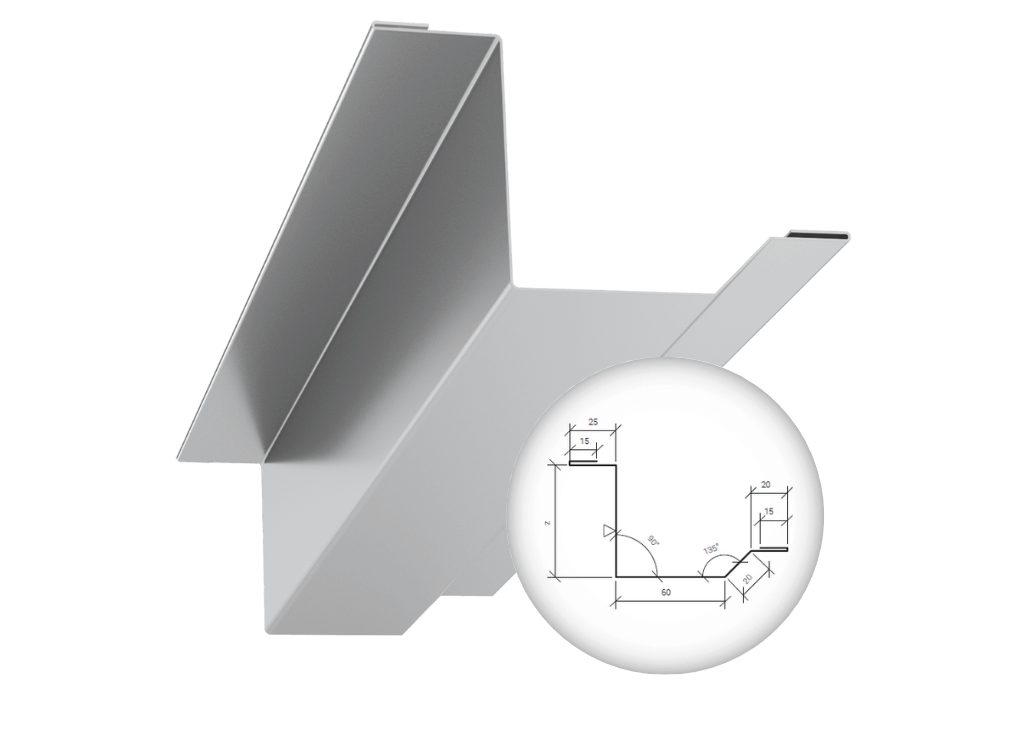

Obróbka okienna
OBPI-18
SPECYFIKACJA
| Grubość płyty [mm] | 60-120 |
| Rozwinięcie [mm] | 155 + z |
Obróbka maskująca wewnętrzna
OBPI-19
SPECYFIKACJA
| Grubość płyty [mm] | 60-200 |
| Rozwinięcie [mm] | 120 |
Obróbka okapowa
OBPI-20
SPECYFIKACJA
| Grubość płyty [mm] | 60 | 80 | 100 | 120 | 140 | 150 | 160 | 180 | 200 |
| Rozwinięcie [mm] | 145 | 165 | 185 | 205 | 225 | 235 | 245 | 265 | 285 |
Obróbka maskownica ciętej płyty
OBPI-21
SPECYFIKACJA
| Grubość płyty [mm] | 60-120 |
| Rozwinięcie [mm] | 70 |

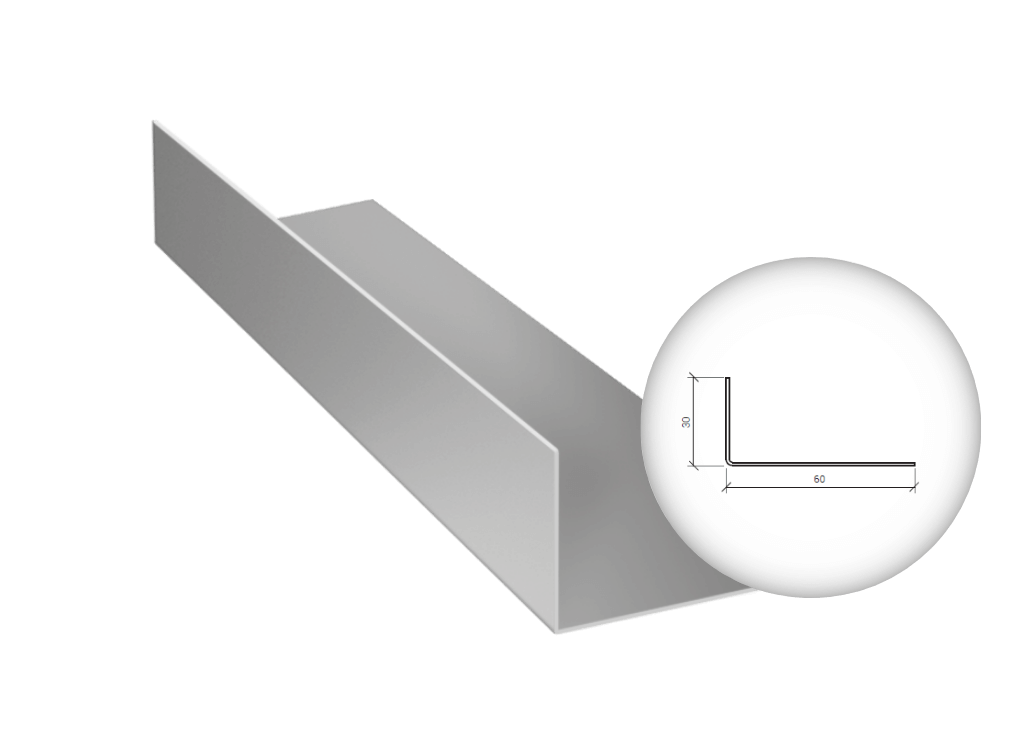

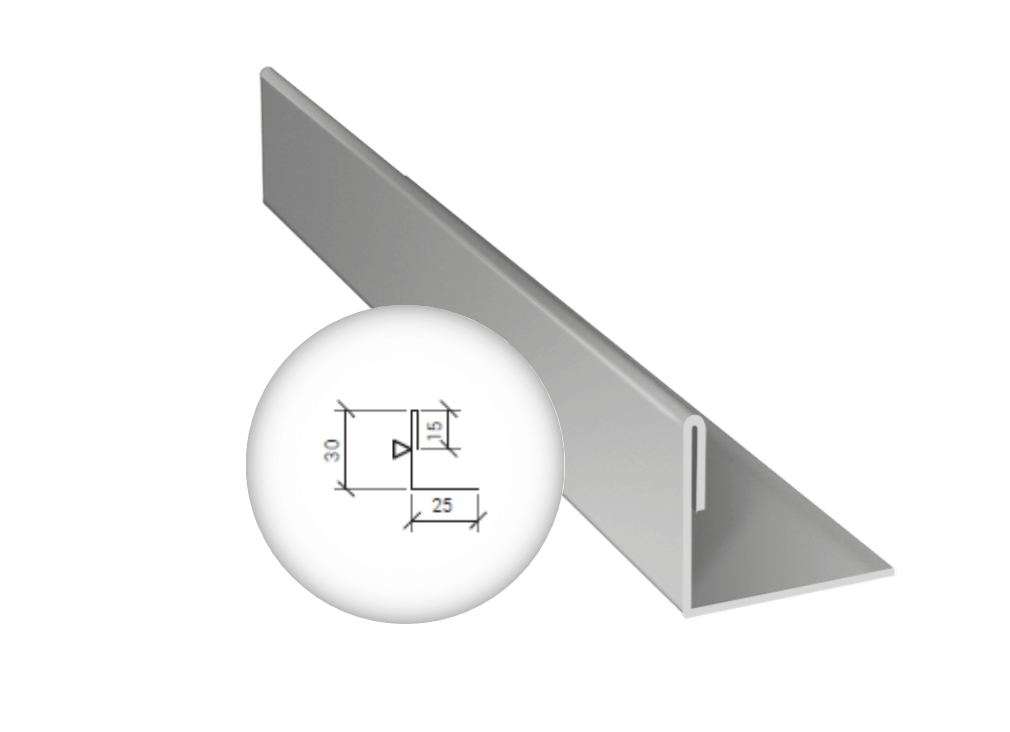

Kątownik nośnik parapetu
OBPI-22
SPECYFIKACJA
| Grubość płyty [mm] | 60-120 |
| Rozwinięcie [mm] | 90 |

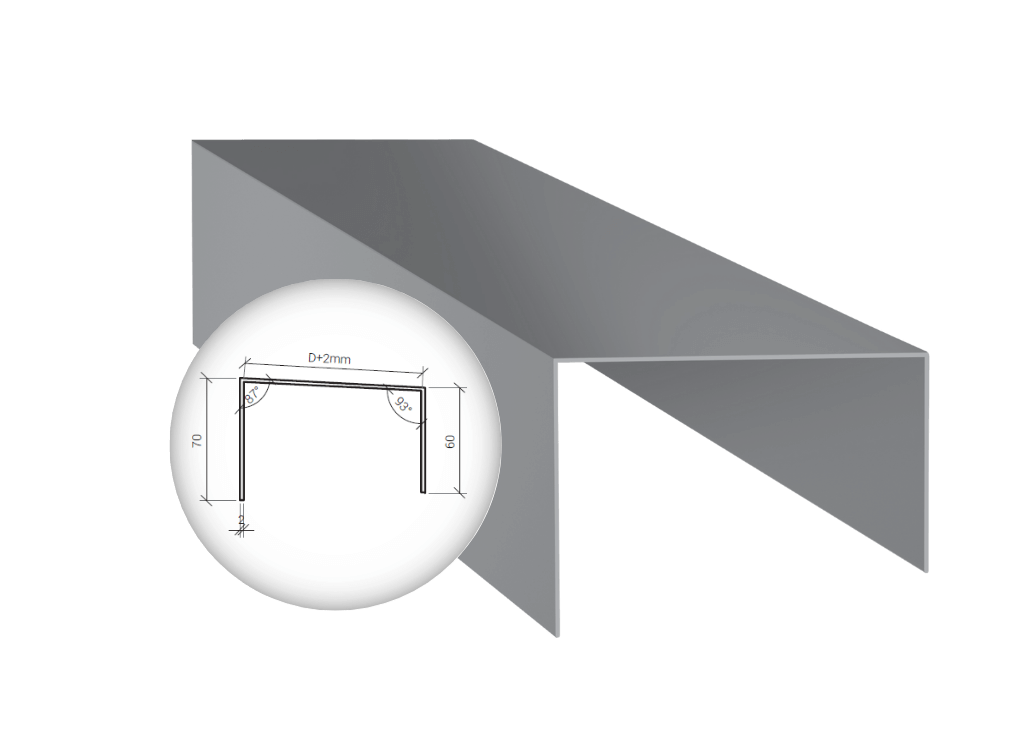

Nośnik czapki attykowej
OBPI-23
SPECYFIKACJA
| Grubość płyty [mm] | 60 | 80 | 100 | 120 |
| Rozwinięcie [mm] | 192 | 212 | 232 | 252 |
